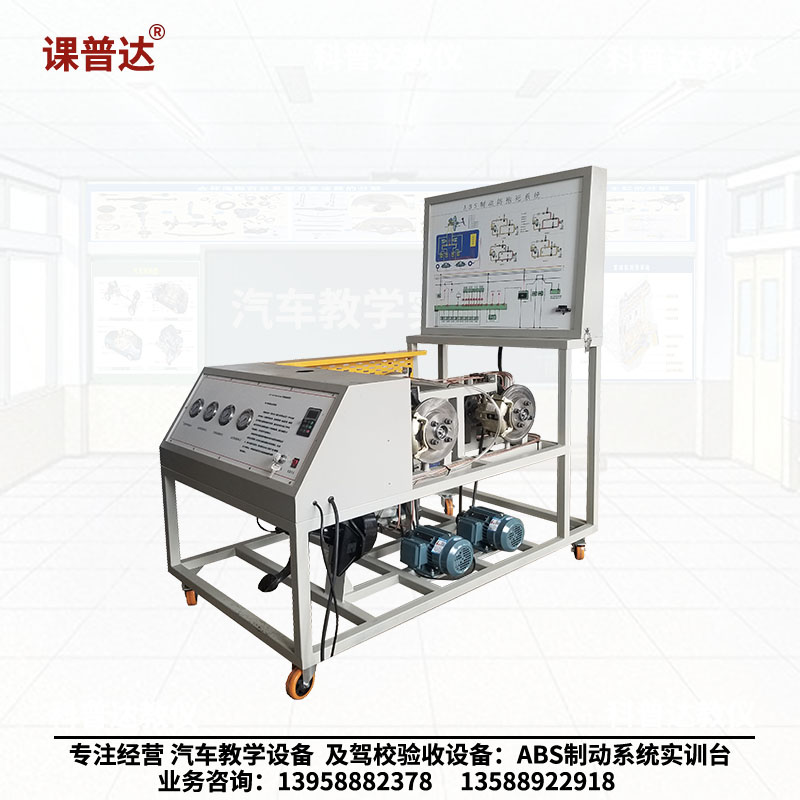

汽车ABS实训台

发布时间:2024-01-30 09:53:34人气:0



    产品型号:KPD-ABS

    产品名称:汽车ABS实训台

    产品品牌:课普达

    产品编号:8512121
捕获

【参数】

重量:310kg

电源:交流380V、直流12V

电机功率:4kw

【产品简介】

本实验台以ABS防抱死制动系统实物为基础,由移动台架、控制台和测量面板二部分组成。适用于中高等职业学院和培训机构的汽车ABS系统构造与维修实训教学,能够满足对ABS系统的结构、工作原理的教学和考核需要。本实验设备操作方便,安全可靠,易于维护。



【标准配置】

配备有ABS系统所有的组成部分(包括制动踏板、制动总泵和分泵、ABS泵、ABS控制电脑ECU、轮速传感器、前后制动装置、传动半轴、管路);辅助组成部分(包括变频调速电机、4个皮带盘、传动轴、真空助力器)、点火开关、LED灯、OBDII诊断座、ABS故障灯、变频电机调速控制装置、4个油路压力表、DC12V电源及电路安全保护装置,集成电路故障设置器、设有ABS制动系统组成结构图和电路图,外接式的电脑、传感器和执行检测端子。



【功能特点】

一、展示功能:

1、把ABS系统整套完整的部件和控制系统及辅助装置按合理的位置排布,充分展示ABS系统的结构组成,便于理解ABS系统的结构和工作原理;

2、面板上有ABS系统的结构和电路工作原理图和ABS液压工作图,并能直接在电路图上检测ABS电路,进行各元件的参数测量和对故障的诊断分析;

二、动态运行功能:

1 、用三相电动机带动前后轴运转,模拟汽车在路面行使,踩下制动踏板,在制动碟将要抱死时,ABS系统开始工作,在制动踏板上明显感受到不断的反弹作用,充分展示ABS防抱死制动系统的工作过程;

2、可模拟ABS制动系统在不同车速时工作的全过程;便于理解ABS系统并不是在任何车速都起作用;制动时也可模拟单个车轮速度与另3个车轮速度不一样ABS的工作状况;

3、通过真空助力力制动,使ABS系统演示过程更轻松。

三、实时显示功能:

1、指针表实时显示4个制动分泵油压;充分反映制动总泵和制动分泵的压力变化,ABS系统工作时,各个车轮的制动压力表指针不停的摆动,表现ABS工作时系统不停的施压和泄荷工作;

2、LED灯显示液压泵的工作状态;

3、ABS故障灯实时反映ABS电控系统工作状况,当ABS故障灯亮时,表示ABS电控部分有故障,制动时ABS失效,系统以常规制动方式进行;

四、自诊断和检测功能:

1、通过OBDII 诊断座,利用专用检测仪器进行读码、消码、读取数据流、动态波形显示等实验;

2、外接式的电脑、传感器和执行检测端子,可使用专用仪器进行整个ABS电控系统参数的检测和分析;

【实训项目】

1.ABS电控系统结构认识;

2.故障码调取和清除;

3.数据流的读取与分析;

4.执行元件测试;

5.ABS系统电控元器件测量;

6.ABS系统工作信号测量;

7.故障设置与排除;

8.系统排空试验;

9.ABS系统工作与不工作对比试验;

ABS系统的组成与原理
