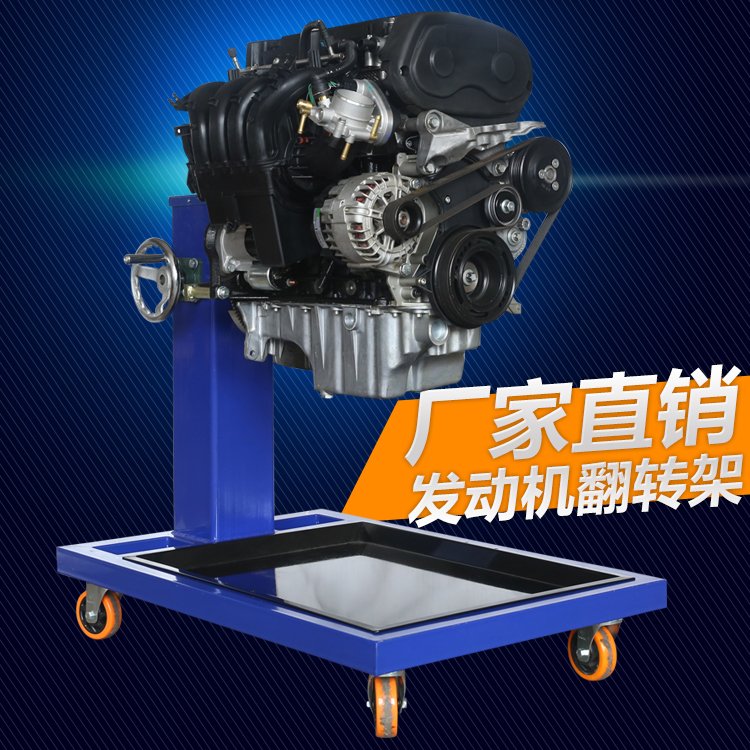

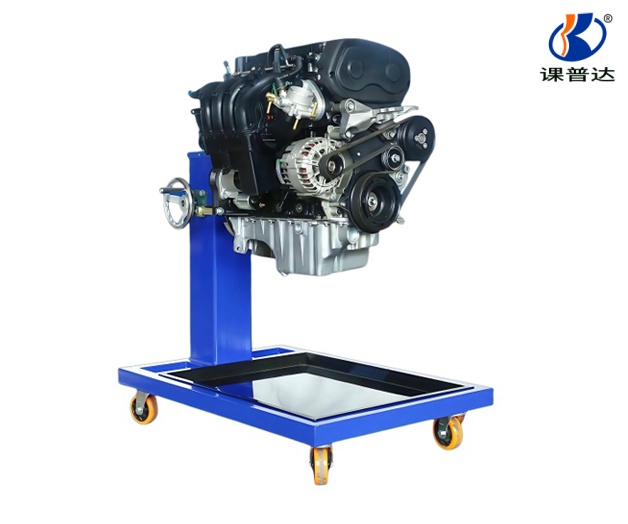

科鲁兹发动机附翻转架

发布时间:2021-04-30 15:05:15人气:0
产品名称:科鲁兹发动机附翻转架
产品品牌:课普达
产品型号:KPDKLZFZJ
产品编号:8711225

产品参数
减速比:1:60        工作温度:-40℃50℃
整机重量:200kg     外形尺寸:1050*650*600mm

产品介绍
1.采用1.6LDE发动机总成(易于拆装),组装在专用发动机拆装翻转架上。
2.采用减速翻转机构,可使发动机任意角度旋转,并能任意位置锁止,便于学生从不同的角度进行拆卸和装配。
3.底部放置大面积接油盘,便于小零件或螺丝的集中存放。
4.拆装翻转架采用了高强度的钢结构焊接,表面经喷涂工艺处理,底部带有自锁脚轮装置,可移动式,方便教学。
产品简介
本实训台以科鲁兹电控汽油发动机总成装配在拆装翻转台架上,拆装翻转台架便于学员进行发动机拆卸、检验、测量和装配实训。适用于中高等职业院校和培训机构的汽车电喷发动机构造与维修实训教学,能够满足对电控汽油发动机的结构、工作原理、零部件的测量、诊断和分析的教学和考核需要。本实验操作方便,安全可靠。

标准配置
1、采用电控发动机总成,所有传感器、进排气系统、节气门、点火系统、发电机等附件齐全完整。
2、减速机(60#减速机蜗轮蜗杆,减速比例为160)、翻转台架、接油盘、移动脚轮等。

产品特点
1
、把发动机固定在翻转架上,可轴向360度翻转并可在任意角度锁定,确保翻转轻松,自锁稳固,操作空间大,方便拆装;学员可在拆装台架上进行发动机拆装和修理的实操,充分满足发动机解体、装复、调试、检验全过程的要求。
2、大面积接油盘,做到工具、废油、零部件不落地,培养良好的工作习惯;
3、翻转架采用高强度国标钢结构,并采用框架式结构,双轴承支承,确保有足够的承重能力,确保拆装时的安全需要。
4、移动脚轮中有2个为定轮2个为万向轮(带锁定装置),方便移动和稳妥固定。
5、工业造型,结构合理,美观大方,坚固耐用;

产品工艺
A
)发动机经清洗处理;
B)台架采用国标管材,无缝焊接。金属表面采用高温喷塑处理,漆面坚固美观。

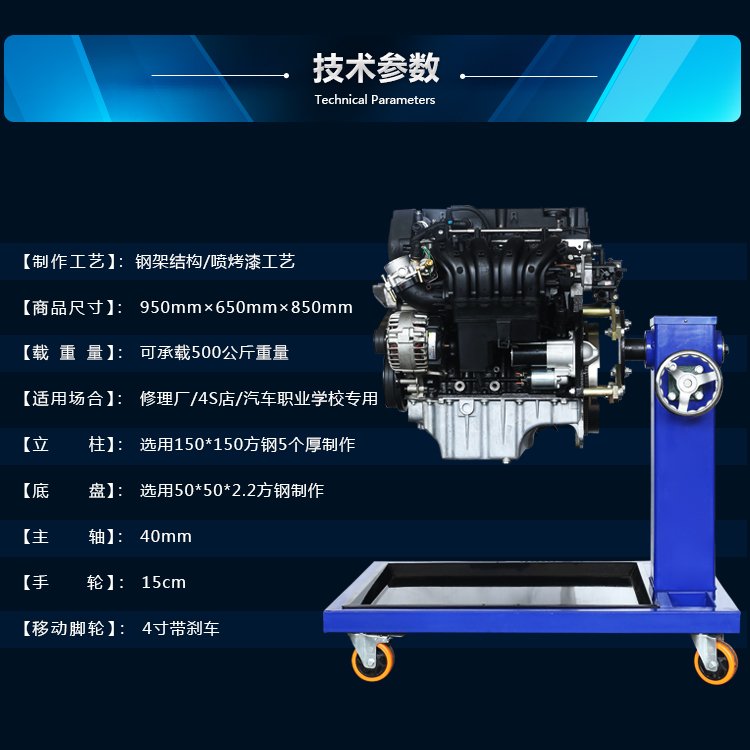

【规格参数】
尺寸:支  架:钢结构经喷烤漆工艺制作而成;

4、移动脚轮中有2个为定轮2个为万向轮(带锁定装置),方便移动和稳妥固定。

5、工业造型,结构合理,美观大方,坚固耐用;

产品尺寸:950mm×650mm×850mm(长××高)

加厚方钢制作保证质量

立柱选用150*150方钢4个厚制作

底盘选用50*50*2.2方钢制作

脚轮选用4寸带刹车

重量:190kg


实训项目
1.发动机拆装实训;
2.发动机大修工艺实训;
3.发动机结构与原理认识实训;
4.发动机静态检测实训等。
