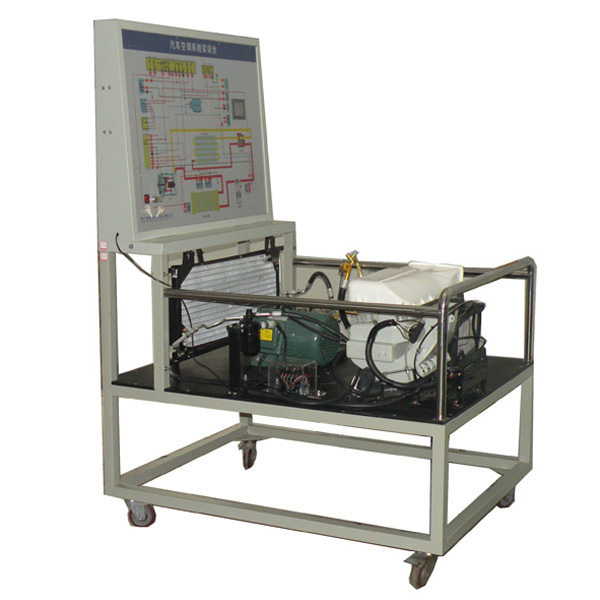

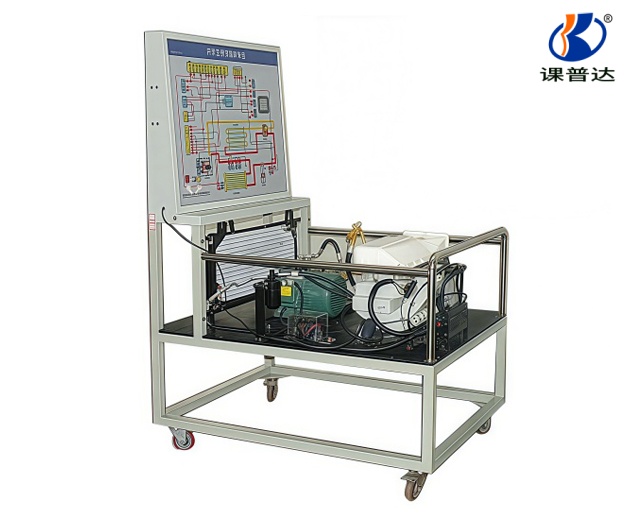

手动空调系统实验台

发布时间:2024-01-30 09:46:13人气:0


产品信息

产品名称:手动空调系统实验台

产品型号:KPD-KT09
产品编号:879512

产品简介

型号134A

尺寸:1300×1000×1900(长×宽×高)

使用环境:温度-5℃~40℃;湿度≤80%

体积:2.0立方

净重:150千克

空调类型:134A

汽车类型:大众

万向自锁脚轮台架活动灵活,并带有自锁装置,便于移动教学;整体台架采用刚性结构焊接,所用材料如方管、角钢等采用国标标准材料,支撑可靠,并布有减震元件;表面喷塑处理防腐蚀抗老化,不褪色

控制面板采用纯铝塑板,控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图,并配有使用说明书及实验指导书等。

组成:空调控制面板、鼓风机、功率管、空调蒸发器总成、空调压缩机、冷凝器风扇、三相电机、干燥器、制冷管路、可移动台架、使用说明书。

 功能

1、适用于汽车专业学员实操技能的培训考核;

2、可对空调系统进行结构和控制系统的认识实训。如空气管路系统、电路控制系统、制冷管路系统;

3、可对空调系统进行拆卸和装配实训;

4、由三相电机工作,带动空调压缩机工作。操纵空调控制面板可使鼓风机工作、压缩泵工作、冷凝风扇工作、出风冷热调节、风口走向调节等,充分展示空调系统的工作过程;

5、实训台安装有空调制冷管路的高低表,可直观显示制冷管路的压力变化;

6、实训台提供给学员进行抽真空、加注制冷剂、检漏等实操工作平台;

7、实训台安装有对应部件检测端子,可在面板上直接测量电器元件每个管脚的信号参数,使用万用表完成整个电路系统的检测实训。
二,实训功能:

1、控制台设有空调控制面板、LED灯(显示各伺服电机工况)、点火开关、集成电路故障设置板等。

2面板设有彩色的的空调电路原理图和空调系统组成结构图、外接式的电器检测端子、模拟温度电位计等。

功能特点

一、展示功能:

1、把空调系统部件按合理的位置排布,充分体现空调系统的组成和结构原理;

2、彩色的空调电路原理图和空调系统组成结构图,方便对照实物进行手动空调结构和电控原理的教学;

二、动态运行功能:

在原厂空调系统基础上,配备各相关辅助控制系统,各传感器、执行器齐全有效,用电动机带动发电机和空调压缩机工作,空调运行正常。

1、可真实做空调的制冷功能实验。

2、可进行风向、风量、风门、冷热调整等空调的使用实际操作;

3、使用专用的设备可正常做冷媒的加注、回收、抽真空、测漏等实训操作。

三、实时显示功能:

1、 可连接高低压力表显示空调的高低压管压力;

2、 可用电子温度表测量环境、各个出风口或蒸发箱内的温度;

3、 LED灯显示执行器的工作状态。

四、 检测功能:

1、外接式检测端子,可直接在面板上进行各传感器、执行器的检测与分析。

2、可直接利用本示教板配备的数字电压检测表进行各传感器、执行器的电压值测量。

实训项目

汽车手动空调系统检测与维修

空调压缩机工作原理与检测

空调蒸发箱的工作原理与维修

空调散热器的工作原理与维修

空调系统压力检测

空调系统冷媒检测与加注

空调系统检漏

系统工作电压/电流诊断
879562
二,实训教学视频

    储液干燥器的组成与作用

    鼓风机的控制原理

    空调采暖装置的工作原理

    空调控制面板

    空调控制面板的组成

    空调系统的组成与原理

    空调制冷装置的工作原理与控制原理

    冷凝器的拆装

    冷凝器的组成与作用

    冷凝器散热风扇电机的控制原理

    膨胀阀的拆装

    汽车空调的控制装置

    热力膨胀阀的分类与作用

    压力开关的组成与作用

    压力开关的组成与作用

    蒸发器的分解

    蒸发器的分类组成

空调制冷装置的工作原理与控制原理
