CAN数据传输网络系统实训台

发布时间:2021-04-30 10:41:18人气:0
产品名称:CAN数据传输网络系统实训台
产品品牌:课普达
产品型号:KPDCANSJB
产品编号:8814752

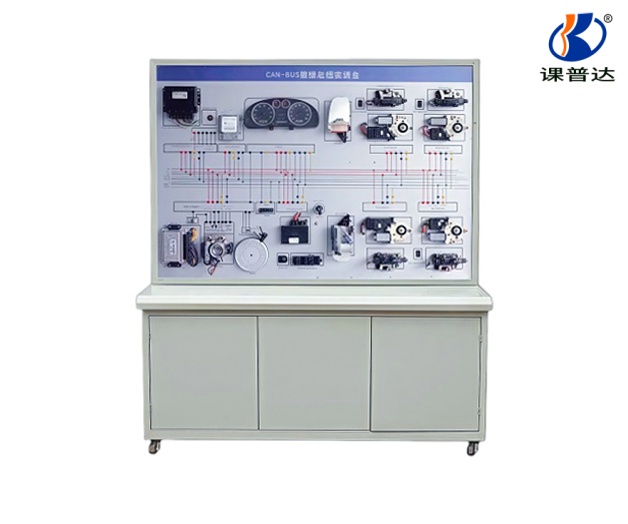

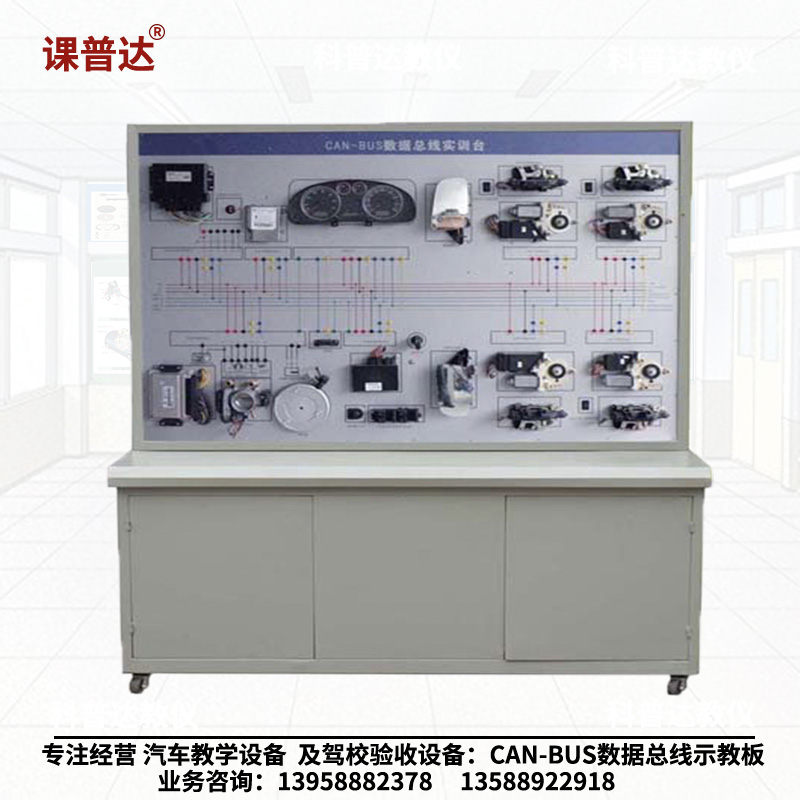

CAN数据传输网络系统实训台

【产品简介】
采用大众帕萨特B5 CAN-BUS数椐传输系统实物全新件为基础(包含动力系统和舒适系统二部分),由移动、示教面板二部分组成。适用于中高等职业学院和培训机构的汽车CAN-BUS数椐传输系统构造与维修实训教学,能够满足对CAN-BUS数椐传输系统的结构、工作原理、故障设置及诊断的教学需要。本实验设备操作方便,安全可靠,易于维护。

【标准配置】
一、移动台架
配备移动脚轮、直流12V电源、漏电保护开关、电源保险丝。
二、示教面板
1、配备点火钥匙全套、中央控制电脑、左前门控制电脑、右前门控制电脑、左后门控制电脑、右后门控制电脑、左前门控制开关、左后门控制开关、右前门控制开关、右后门控制开关、门控灯、发动机电脑、ABS电脑、自动变速箱电脑、组合仪表、OBD-II诊断座、点火系统、防盗系统、相关继电器、保险丝等;
2、外接式的检测端子、连接线;
3、彩色完整的动力系统和舒适系统CAN-BUS数椐传输结构组成图和电路原理图;
4、集成电路故障设置与考核装置。

【功能特点】
一、展示功能:
1、把CAN-BUS系统的动力系统数据网络和舒适系统数据网络部件按原车基本位置顺序排列,不同的部件都标有名称,并集中通过组合仪表的网关控制连接,组成完整的CAN-BUS数据传输网络。充分展示汽车CAN-BUS(数据传输网络)系统的组成结构和电路元件通过数据传输执行工作的原理。
2、彩色完整的动力系统和舒适系统CAN-BUS数椐传输结构组成图和电路原理图,便于对照实物进行
CAN-BUS数椐传输系统结构和原理教学。
二、动态运行功能:
在CAN-BUS系统实物基础上,配备各相关辅助控制装置,可如原车一样实际工作,充分展示大众公司
汽车CAN-BUS数据网络系统的组成和工作过程;
1、 防盗系统设置功能,真实演示合法钥匙能正常启动动力和舒适电控系统,不合法钥匙无法启动的对比实验;进行钥匙匹配、钥匙解锁等实操训练;
2、 动态演示CAN-BUS控制点火系统和燃油喷射系统的工作过程及工作原理,通过调整电机模拟在不同转速反映点火系统和燃油喷射随转速的变化的实际工作情况;
3、 动态演示中控门锁、门控灯等的工作状态;
三、检测功能:
通过外接式的检测端子,可无损线束直接在面板上进行各传感器、执行器和电路参数的检测与分析;
四、实时显示功能:
LED灯显示电源指示灯,仪表显示各个相连系统。
五、防盗匹配功能:
配备一把已匹配好的钥匙,能正常工作。
六、自诊断功能:
配备OBD-II故障诊断座,可连接通用或专用解码器对CAN-BUS系统数据传输网络及终端控制单元进行
故障码读取、故障码清除、数据流读取、波形分析、执行元件测试等实验。
【规格参数】
示教台:(长*宽*高)2200*600*1800(mm)

【实训项目】
1.CAN-BUS系统结构认识;
2.CAN-BUS系统模拟运行;
3.故障码的读取和清除;
4.数据流的读取与分析;
5.防盗匹配;
6.舒适系统分析实验;
7.CAN-BUS系统元器件测量;
8.CAN-BUS系统信号测量;
9.CAN-BUS系统综合诊断。
