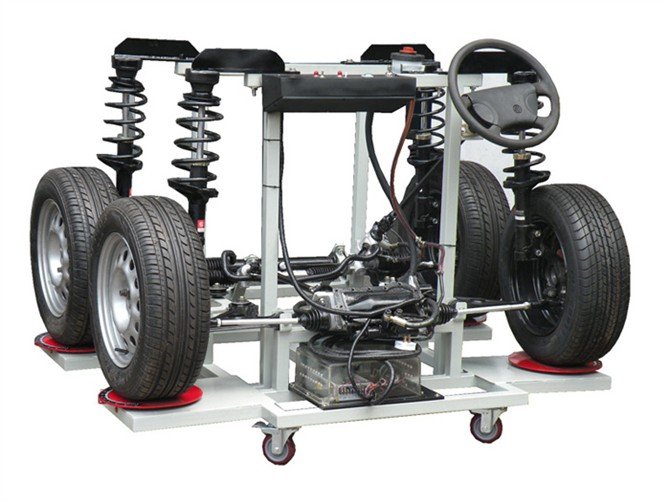

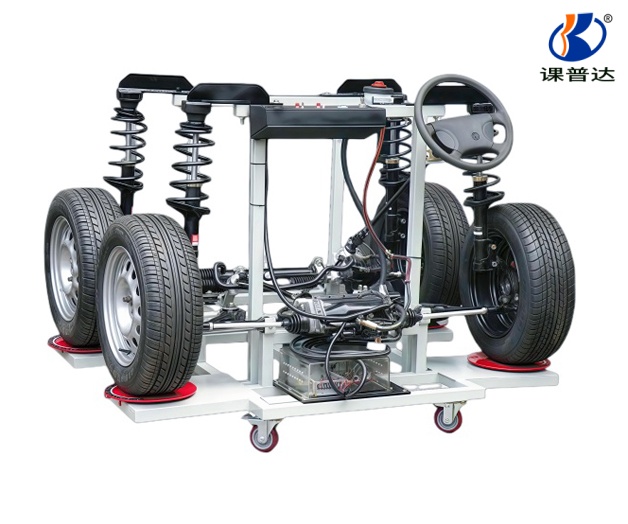

四轮转向系统实验台

发布时间:2021-04-30 11:06:16人气:0
产品名称:四轮转向系统实验台
产品品牌:课普达
产品型号:KPDDP14
产品编号:8515632

本实验台选用汽车四轮转向系统实物的组成结构,可进行四轮定位检测与调整,模拟高速、中速、低速时的转向状态,充分演示原车转向系统的工作过程及原理。能够满足对四轮转向系统的结构组成,工作原理,实践操作等教学所需。
主要组成:前后悬架、 方向机、轮胎、 助力泵、转向电机、方向盘、压力表、转向刻度盘、座椅、可移动台架,配套使用说明书和实验指导书等。主要功能:1.可模拟汽车在不同车速时四轮转向的工作情况,并配有转交盘可显示转向角度的大小,可进行动力转向和非动力转向实验,配合四轮定位仪可做四轮定位实验;2.通过拆装实习,充分学习转向系的结构原理,装配技巧,掌握转向系统的调整内容、方法及组装顺序;同时可方便地检测装配的效果和质量;3.演示原车转向系统的工作过程及转向系统基本结构组成和工作原理;4.可进行四轮定位检测与调整,四轮定位三要素的调整和作用。制作工艺:1、带锁定的万向脚轮移动装置,移动自如,便于教学;
2、台架选用国标优质钢结构焊接,高档汽车高温烤漆处理,美观大方,经久耐用;3、安装有关转动元器件的安全防护网;
四轮转向系统
四轮转向系统中的后轮也可以转向;
后轮转向根据车辆速度(或者转向盘的转角)来控制。
在车速较低(或转向盘转角很大)时,后轮的转向与前轮相反。
当车辆行驶速度较高(或转向盘转角较小)时,后轮的转向与前轮相同。
21.4.1电控四轮转向
在电子控制的四轮转向系统中,前轮转向器和后轮转向执行器之间没有任何机械连接装置,后轮转向执行器由转向电子控制模块来控制。
电子控制系统中的四轮转向系统利用转向盘转动速度、车辆行驶速度和前轮转角的信息来计算并控制后轮转角。
1.后轮转向执行器

包含一个通过循环球螺杆机构驱动转向齿条的电动机。
2、传感器
(1)后轮转角主传感器
位于后轮转向执行器左侧
包括脉冲环(随循环球螺杆旋转)和霍尔传感元件
当脉冲环旋转时,霍尔传感元件向电子控制模块发出脉冲数字电压信号,显示后轮转角。

(2)后轮转角副传感器

(3)转向盘转向传感器
一般采用霍尔效应原理
能够检测转向盘的转动方向、转动速度和转动角度
转向盘转动时,转向传感器向电子控制模块传送前轮转动的信号
