汽车发动机传感器、执行器实训台

发布时间:2021-04-30 10:08:40人气:0

汽车发动机传感器、执行器实训台、
汽车电子及电气实训及考核系统,

传感器执行器实训实验台

型号kpd-qc70
产品编号:8712322



【产品简介】

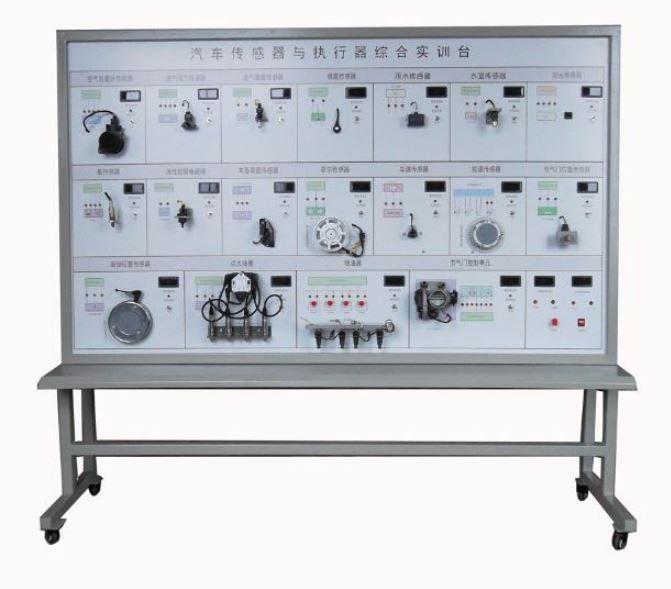

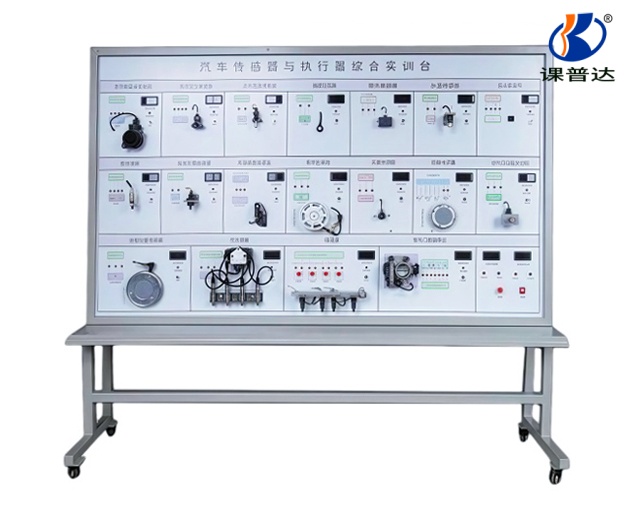

本实验台以大众电控系统传感器、执行器实物为基础,由移动台架、示教面板二部分组成。适用于中高等职业学院和培训机构的汽车传感器、执行器构造与维修实训教学,能够满足传感器、执行器系统的结构、工作原理、故障设置及诊断的教学需要。

【标准配置】

一、移动台架

故障与考核器、直流12V电源、漏电安全保护装置等;

二、示教面板

1、点火锁总成、

OBD-II诊断座、

发动机防盗电脑、

发动机控制电脑ECU、

曲轴位置感应器、

凸轮轴位置传感器、

节气门位置传感器、

水温传感器等、

氧传感器、

爆震传感器、

空气流量计、

燃油泵传感器

节气门体、

点火线圈、

火花塞、

2、数字式检测参数表等;

3、彩色的电路图和原理图、外接式的检测端子。

【功能特点】

一、展示功能:

1、每一种传感器或执行器做成一个模块,每个模块都配备有传感器或执行器实物,彩色传感器或执行器结构和电路工作原理图、外接式的检测端子等;

2、彩色的发动机传感器、执行器结构和电路工作原理图,便于学员对照实物进行结构和工作原理的教学。

二、动态运行功能:

通过电脑板、防盗、控制系统与传感器、执行器等组合成完整的发动机电控系统,配备各相关辅助控制装置及调速电机驱动,可如原车一样实际工作。真实反映各种工况时传感器的工作状况变化引起执行器工作状况的改变,达到真实演示喷油器工作和点火系统工作的实训效果。通过调速装置可体现出在不同的转速情况下的点火和喷油频率变化情况。

三、检测功能:

直观的电控系统原理图、外接式检测端子,利用配备的检测参数表或其它仪器可进行各传感器、执行器和电路参数的检测与分析。

四、自诊断功能:

通过OBD-II诊断座,使用通用或专用仪器可进行读取动态数据流、读取波形、读取故障码、消除故障码、系统登陆等自诊断实训;

自带漏电保护开关、电源保险丝,具有较高的安全系数

一、面板工艺和特点

面板具有耐较大温差(-30~60℃),耐磨,防潮,耐腐蚀,不易变形,寿命长等特点。

1、采用4mm厚优质铝板。

2、采用进口优质高强度高粘性的铝塑板UV或印刷。

二、面板柜使用优质冷轧钢板折弯成型,无缝焊接。面板柜与移动台架为可分离结构,便于拆装。

三、台架采用国标管材,无缝焊接。台面及侧板使用优质冷轧钢板折弯成型。

四、金属表面采用高温喷塑处理,漆面坚固美观。

重   量:120kg

1.空气流量传感器实验
2.进气压力传感器实验
3.进气温度传感器实验
4.节气门位置传感器实验
5.轮速传感器实验
6.爆震传感器实验
7.雨水传感器实验
8.曲轴位置传感器实验
9.车身高度传感器实验
10.霍尔传感器实验
11.水温传感器实验
12.车速传感器实验
13.阳光传感器实验
14.氧传感器实验
15.碳罐电磁阀实验
16.点火线圈实验
17.喷油器实验
18.节气门控制单元实验
