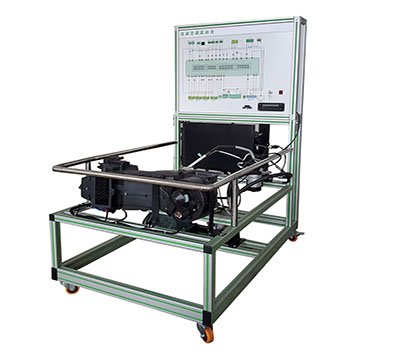

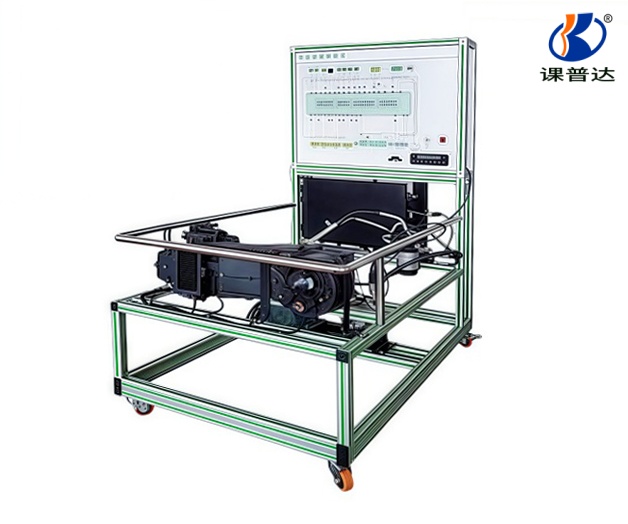

产品名称：帕萨特自动空调实训台
产品品牌：课普达
产品型号：KPDZDKK1
产品编号：8712233
帕萨特自动空调零部件及电控系统实物总成为基础，配置电控系统检测面板、操作控制柜、可对自动空调进行真实运行及各种工况的实际操作，可完成对自动空调的组成结构、工作原理、系统诊断、故障考核等实训项目，适用于各中高等职业院校及培训机构对汽车自动空调的教学需求。
【产品参数】
设备尺寸：1000*1100*1750mm(长宽高)
工作电源：220V 16A
工作温度：-30°~+50°
制冷剂标号：R134a
【产品配置】
一、检测面板
1.数显电压表，可实时显示自动空调系统各关键传感器的电压值；
2.工作指示灯：LED高清指示灯时事显示各执行器的工作状态；
3.电路图：完整的彩色电控系统电路图、原理图、电控单元插接件针脚图等；
4.检测端子：与空调电控单元、各传感器、执行器一致的外接式检测端子，可方便测量空调系统的各个端子的电压、电阻等数据；
二、操作控制台
1.自动空调控制单元、诊断座、点火开关、与原车一致的继电器保险盒等；
2.温度表：用于各个出风口的实时温度；
3.电源总开关：台架装有带有漏电保护功能的电源总开关；
4.压缩机驱动电机开关：可实现一键启动
5..配置有故障设置器，可对故障点设置断路和虚接两种故障现象，故障开关采用三档大电流开关，最大可设置10A电流的故障点；
三、主台架
1.原装自动空调系统总成(空调蒸发箱总成包含所有传感器、伺服电机及相关的附件，空调控制单元、空调管路、压缩机、干燥罐、冷凝器、电子扇等)；
2.压缩机驱动电机(采用2.2KW交流电机)；
3.活动脚轮：台架下方有四个带刹车的活动脚轮，可方便设备的移动，操作设备时可将脚轮刹车进行锁止，可有效防止设备移动；
【产品功能】
1.动态演示：通过交流电机驱动空调压缩机可演示空调系统真实动态工作过程；通过操控空调控制面板可控制出风口、出风量、温度调节等工作模式；通过专用仪器可进行空调系统制冷剂的加注、回收、测漏、抽空等实训项目；
2.结构认知：完整的空调系统总成及接近实车的合理系统布局，可更直观的让学员了解空调系统的组成结构；
3.检测测量：对照面板上完整的空调系统电路图可通过检测端子实际测量各个传感器、执行器静态及动态的数值参数；
4.自诊断：配备OBD-Ⅱ诊断座，可以通过专用解码器对发动机电控系统进行读取故障码、清除故障码、数据流读取、波形读取分析等实训项目；
5. 考核功能：通过故障设置器可随机设置电控系统断路、虚接等故障便于对学员进行考核；
【实训项目】
1.掌握空调系统的动态演示操作；
2.学习掌握空调系统的结构组成及工作过程；
3.学习并掌握自动空调电控系统的工作原理；
4.学习并掌握空调制冷剂的的加注与回收操作；
5.学习并掌握对空调管路进行测漏的实训操作；
6.了解与分析判断空调系统各个传感器与执行器的分布位置、种类、性能；
7.学习使用并掌握使用示波器、万用表对空调系统传感器、执行器的信号波形、电压、电阻进行采集和分析；
8.学习使用汽车诊断仪对空调电控系统进行数据流、故障码的读取及分析；
9.学习并掌握在设置故障后根据故障现象对故障进行排除的方法；
【产品工艺】
1.检测面板：采用4mm厚优质铝塑板作为底板，表面经UV平板打印后由数控雕刻机开孔成型；
2..移动台架：移动台架采用欧标铝型材制作，底架材料为40*80铝型材,上架材料为40*40铝型材
