永磁同步电机及变速器拆装台

产品名称：永磁同步电机及变速器拆装台

产品品牌：课普达

产品型号：KPDYCTBJP

产品编号：8723212

永磁同步电机及变速器拆装台

1. 总体概述

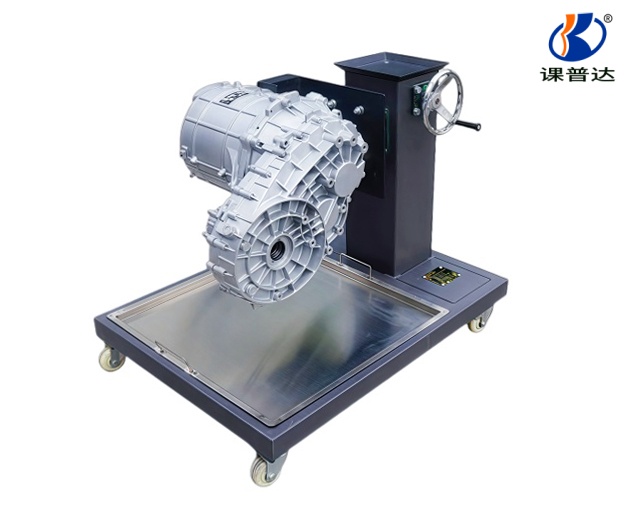

永磁同步电机拆装台以比亚迪E5电机及变速器总成装配在拆装翻转台架上，拆装翻转台架便于学员进行电机拆卸、检验、测量和装配实训，能够满足对纯电动汽车驱动电机的结构、工作原理、零部件的测量、诊断和分析的教学和考核需要。

2. 设备组成

永磁同步电机拆装检测台包含以下主要配件：①比亚迪E5电机总成*1台；② 接油盆*1个；③ 手柄轮*1个；④ 翻转架主体*1台。

3. 功能描述

1） 把电机总成固定在翻转架上，可轴向360度翻转并可在任意角度锁定，确保翻转轻松，自锁稳固，操作空间大，方便拆装；

2） 大面积接油盘，做到工具、废油、零部件不落地，培养良好的工作习惯；

3） 翻转架采用高强度欧标钢结构，确保有足够的承重能力，确保拆装时的安全需要；

4） 工业造型，结构合理，美观大方，坚固耐用；

5） 移动脚轮中有2个为定轮2个为万向轮（带锁定装置），方便移动和稳妥固定。

4. 技术特性

1）  电动机最大输出扭矩： 310N.m/(0～4929rpm)/30s

2）  电动机额定扭矩： 160N.m/(0～4775rpm)/持续

3）  电动机最大输入功率： 160kW/(4929～12000rpm)/30s

4）  电动机额定功率： 80kW/(4775～12000rpm)/持续

5）  电动机最大输出转速(包括驱动最高输入转速和随动最高输入转速)： 12000rpm

6）  电动力总成总成重量： 103kg

7）  变速箱：

8） 总传动比： 6.417

9） 一级传动比：1.667

10） 主减速传动比：3.85

11） 变速箱润滑油类型：齿轮油SAE80W-90

12） 变速箱润滑油量：3.7L

5. 实训项目

1） 旋变接插件拆卸与维修；

2） 温控接插件拆卸与维修；

3） 通气阀拆卸与维修；

4） 电机端盖拆卸与维修；

5） 电机内部零件拆卸与维修；

6） 电机转子拆卸与维修；

7） 滚动轴承拆卸与维修；

8） 电机定子拆卸与维修；

9）密封环拆卸与维修。
