1. 总体概述

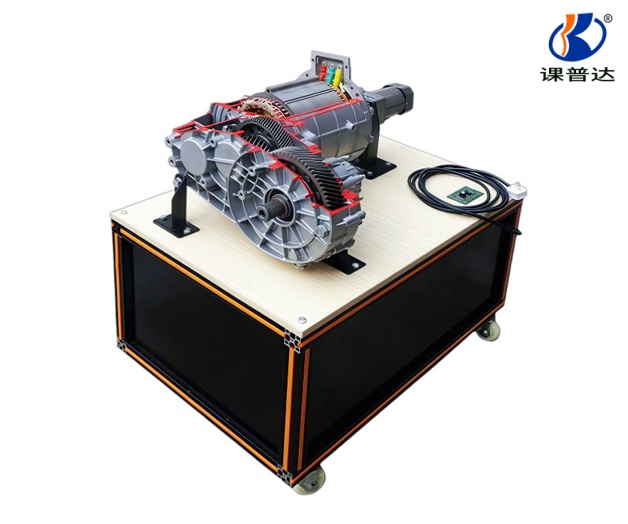

永磁同步电机解剖演示台以比亚迪E5电动车驱动电机及变速箱总成，通过解剖，剖面喷涂不同颜色，总成内部的机械结构和相互之间的装配关系清楚的显现在外面。展示驱动电机及变速箱内部结构，可对照解剖物，了解驱动电机及变速箱结构与原理。



2. 设备组成

实训台包含以下主要配件：① E5电机总成*1个；② 移动台架*1台；③ E5变速器总成*1台；④ 减速电机总成*1套。

3. 功能描述

1） 采用永磁同步电机进行剖切，充分展示电动汽车电机机构部分的内外结构、电机电枢与转子机构、各类电机绕线方式及其工作原理和流程等；

2） 采用单档变速箱进行剖切，充分展示电动汽车变速箱内部结构，掌握纯电动车变速箱结构特点，仅为两级斜齿轮传动，仅有减速功能，没有变速功能；

3） 机械剖面采用不同颜色的油漆进行喷涂；

4） 配套减速感应电机，安装在驱动电机主轴上，驱动电机各种工况的低速运转，真实演示驱动电机内部机械部件的运动过程；

5） 实训台底座采用欧标铝型材制作，加以装饰条装饰，外观美丽，质量坚固，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用

4. 技术特性

1) 台架尺寸：长1m*宽0cm*高0.8m

2) 框体材质：欧标工业银色铝型材/磨砂氧化

3) 侧面板材质：铝塑复合板（耐候、耐腐蚀、高强度、耐高温）

4) 承重轮：采用尼龙材料一次合成，高承重，高耐磨，轮面车轮宽大，使其具有超高稳定性，旋转灵活，耐久力更出众，轴承双轴承设计，承重更均匀，耐压抗冲击。

5) 永磁同步电机：

        额定功率： 80KW

        最大功率： 160KW

        峰值扭矩： 310N.m

        最大转速： 12000rpm

        冷却方式： 水冷

       变速箱：

       总传动比： 6.417

       一级传动比：1.667

       主减速传动比：3.85

       变速箱润滑油类型：齿轮油SAE80W-90

       变速箱润滑油量：3.7L

5. 实训项目

1) 掌握驱动电机的内部结构组成与功能；

2) 了解变速箱的内部结构组成与功能；

3) 掌握驱动电机模块各单元教学实训；

4) 掌握变速箱模块各单元教学实训；

5) 掌握驱动电机故障诊断与维修实训；

6）掌握变速箱故障诊断与维修实训；
