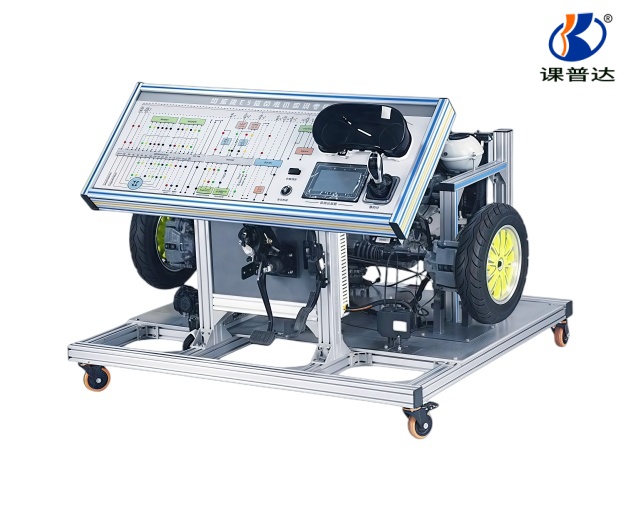

新能源驱动电机实训台

产品名称：新能源驱动电机实训台

产品品牌：课普达

产品型号：KPDXNYQD

产品编号：8542131

    选用比亚迪E5纯电动汽车部件，功能和控制方式与通用纯电动车完全相同，真实地呈现了新能源电驱动系统核心零部件之间的连接控制关系、安装位置和运行参数，以及高压系统安全注意事项，并培养学员对新能源电驱动系统故障分析和处理能力，适用于职业技术学院新能源课程教学和维修实训设备。 二、功能特点 1.真实可运行的新能源电驱动传动系统集成，充分展示各主要零部件组成结构和逻辑控制关系。 2.各主要部件安装在平台上，电气连接方式与实车相同，可以方便拆卸，让学员在拆装连线过程掌握高压系统零部件拆装要点和安全保护； 3.教板上绘制电路控制图，油门踩下后，观察车辆运行状态各项参数，掌握纯电动车运行过程控制逻辑和主要部件参数变化规律。 4.模拟车辆负载系统，通过调整两端负载大小，真实再现电驱动传动系统不同工况下（启动、加速、匀速、减速、停车、爬坡等）电流和电压等参数变化规律。 5.真实的机械齿轮传动和刹车系统，观察制动能量回馈电流变化，掌握制动能量吸收概念。 6.实训台配备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源。 7.实训台配备有制动器防护罩等安全保护装置。 8.教板完整显示电驱动传动系统工作原理图，并安装用检测端子，借助万用表和示波仪，实时检测各种状态下参数变化。 9.实训台由平台和教板组成，平台水平放置，安装主要零部件；实训台底部安装4个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。 10.实训台配备智能化故障设置和考核系统，掌握实车故障处理能力。 三、技术参数 1.外形尺寸（mm）：1500*1200*1000（长*宽*高） 2.动力电池类型：比亚迪e5原车电池 3.完全充放电次数：2000 次 4.工作温度：-30°～60° 电机控制器：原车控制器 驱动电机：原车电机 四、实训目的 1.了解新能源电驱动传动系统控制原理。 2.了解新能源电驱动传动系统主要零部件功能。 3.熟悉新能源电驱动传动系统各种状态下逻辑控制关系。 4.熟悉电子油门踏板如何控制驱动电机转速。 5.熟悉负载变化对驱动电机转速影响。 6.明确新能源高压系统操作安全注意事项。 7.熟悉新能源电驱动传动系统故障现象，并根据逻辑控制关系，学会查找故障原因。。

4. 技术特性

1） 台架尺寸：长1.2m*宽0.8m*高1.7m

2） 框体材质：欧标工业银色铝型材/磨砂氧化

3） 主面板材质：铝塑板耐候、耐磨、耐高温、高强度、耐腐蚀

4） 系统电路图喷绘方式：UV打印（系统电路图完全遵循原厂维修手册电路图绘制拼接而成）

5） 侧面板材质：铝塑复合板（耐候、耐腐蚀、高强度、耐高温）

6） 测试孔：高质量尼龙料高压安全型4mm面板香蕉插座孔/PA66高强度尼龙/黄铜镀镍/材料电镀符合RoHS环保

7） 承重轮：采用尼龙材料一次合成，高承重，高耐磨，轮面车轮宽大，使其具有超高稳定性，旋转灵活，耐久力更出众，   轴承双轴承设计，承重更均匀，耐压抗冲击。

8） 驱动电机：工作范围：额定电压值的 75%-120%；

          峰值功率(KW)： 4KW；

          最大效率：96%；

          峰值转速(rpm)：3000；

          额定电压(V)： 72；

          驱动器防护等级：IP54

9）变速箱：两级斜齿轮传动，总减速比1:16.7；运行噪音小于70分贝。

5. 实训项目

1）电机与控制系统结构组成与工作原理项目实训；

2）电机与控制系统各组成元器件安装位置项目实训；

3）电机与控制系统故障诊断与排除项目实训；

4）电机与控制系统实际操作和理论考试项目实训；

5）可进行电机系统彩色原理图波形项目实训；

6）电机原理图的信号电压、电阻、电流等项目实训；

7）电机控制器元件的信号电压、电阻、电流项目实训；

8）了解磷酸铁锂动力电池包PACK组装和连接方法

9）学会磷酸铁锂动力电池包基本参数测量方法

10）掌握磷酸铁锂动力电池包常见故障判断和修理方法

11）了解车载充电机工作原理和引脚定义

12）掌握车载充电机常见故障和更换方法

13）了解分布式电池管理系统控制方法和组成

14）了解交流异步电机驱动系统零部件组成和功能

15）掌握交流异步电机驱动系统控制参数测量方法

16）掌握交流异步电机驱动系统常见故障和排除方法

17）掌握能量回收扭矩，电流，电压，转速之间的参数关系

维码联网功能：主要配件通过手机二维码扫描，链接到“汽车教学资料”，查看相应设备详细介绍，包括结构组成、原理动画、维修知识等。辅助教学功能：配有详细教学资料，配备汽车教学软件（另选购）提升教学质量。

2.智能化考核、故障设置区,可进行短路、断路、虚接等故障，并可模拟信号，该系统以安卓(Android)系统与无线网络(WIFI)为基础，将智能化故障设置和考核系统设计成可在任意安卓(Android)系统的智能手机或平板电脑上运行的APP软件，利用手机或平板电脑拥有的WIFI组网功能与装有远程故障设置控制系统模块的实训台或示教板进行无线通讯，具有如下功能：权限管理功能：该系统可设置管理员、教师、学生权限。管理员权限可对系统的ID、密码、考题范围等进行管理；教师权限可进行考核试题、学生班级信息、出题及试卷存储、成绩查询、成绩单输出等功能；学生权限可进行学生信息管理、答题等功能。
