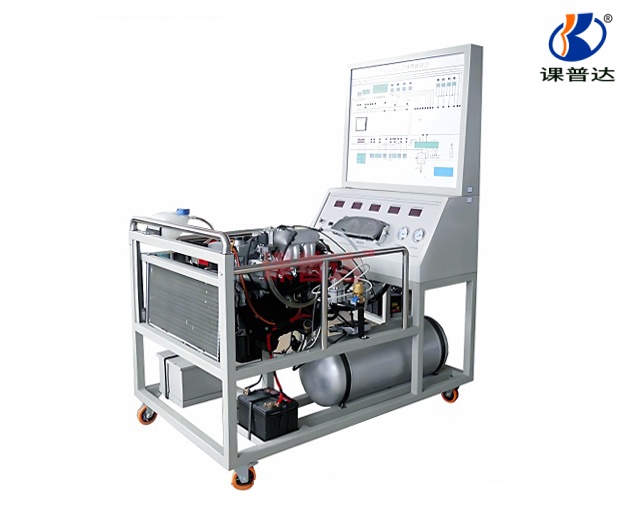

电控双燃料发动机实训台

产品信息】
产品名称：电控双燃料发动机实训台
产品型号：KPD-DD05
产品编号：8426121

【产品简介】
本实训台由大众公司生产的原厂发动机、电控单元、液化气系统、实训台架组成。可起动运行发动机，检测发动机的运行效果。适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机维修实训的教学需要。方便老师讲授和组织实训教学，培养学生分析和解决实际问题的能力，提高实际动手操作能力，形成理论和实践有机的结合。本实训台功能齐全、操作方便、安全可靠。

【标准配置】
一、主台架
1、捷达LPG电控汽油发动机总成带所有传感器和相关附件；
2、原车的冷却系统（水箱、散热电子扇 等）、进气机构（空气滤清器、进气软管、节气门总成、进气歧管等），排气机构（排气歧管、排气管等），点火系统（火花塞、高压线、分电器等），所有的发动机传感器和执行器（节气门位置传感器、进气压力传感器、怠速马达、曲轴位置传感器、凸轮轴位置传感器、爆震传感器、氧传感器、水温传感器、喷油器等）。液化气设备、液化气压力表。
二、控制面板
1 、面板设有数显仪表/原车仪表、发动机控制电脑ECU、点火开关、OBDII诊断座、保险丝、继电器、检测电压表等，并且每一个零部件都标明名称。
2、配故障设置功能。（手动设置和智能设置可选配）
3、数显表可显示（冷却液温度传感器、发动机转速、蓄电池电压），进气支管真空表、燃油压力表。
4、完整的彩色发动机电控系统元件结构图和电路结构及工作原理图；
5、各个电路插头的结构图及针脚标识图和名称；
6、与电脑针脚一致的外接式检测端子。

【功能特点】
1、真实可运行的电喷汽油发动机，充分展示捷达LPG电喷油气混合发动机的组成结构和工作过程；
2、实训台面板上有发动机执行区信号检测区。面板采用彩色PVC喷绘工艺，框架和控制屏经过喷塑处理。方便老师讲授和组织实训教学，学员可直观对照发动机电路原理图和发动机实物；认识、测试和分析控制系统的工作原理；
3、实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器的电阻、电压、电流、频率信号；
4、实训台面板上安装数字式显示器，可实时显示发动机转速、水温等参数的变化；
5、实训台面板上安装有诊断座。可连接专用或通用型汽车解码器，对发动机电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分板等发动机自诊断功能；
6、实训台配备有节气门操作装置，可方便对发动机加减速；
7、实训台配备有电源总开关、防护围栏等安全保护装置；
8、实训台底座部分采用钢性结构焊接，表面采用高档金属漆喷涂，耐蚀性好，带自锁脚轮装置，移动灵活。
9、手动故障设置与考核功能：

【规格参数】
台架尺寸：1300mm*900mm*1900mm(长*宽*高)；
工作电源：12V直流；重量：400KG;
燃油标号：依发动型号；油箱容积：5L;
工作温度：-40℃～50℃;保养间隔时间：60天。

【实训项目】
1、油气电喷发动机工作运行演示、教学、实验；
2、各个传感器信号检测、模拟实验；
3、电控系统故障设置、排除、实验、实训、考核；
4、专用解码器设备检测项目
       读取故障码
       清除故障码
       读取数据流
       测试元器件
       系统单元匹配
       特殊系统修复
