产品型号：KPD-EA211

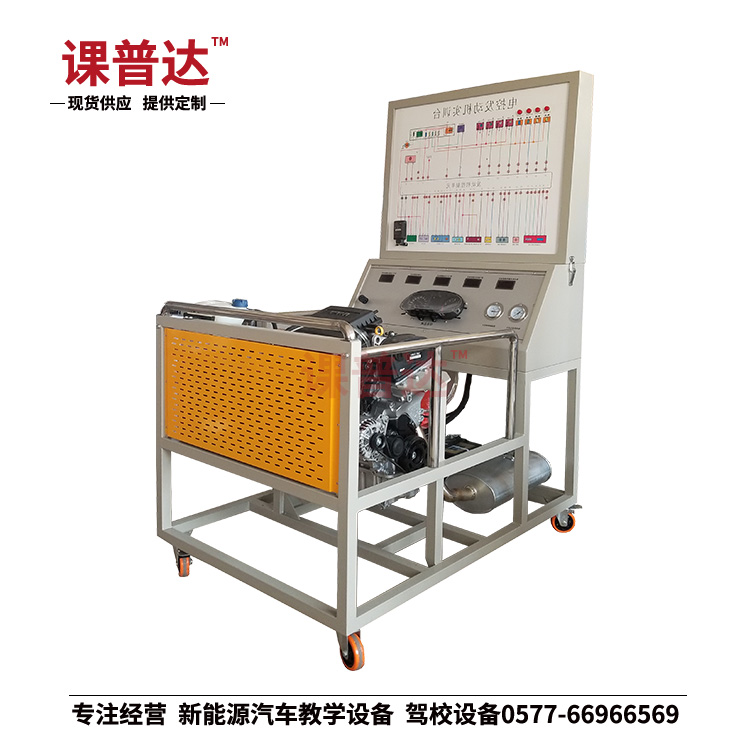

产品名称：新桑塔纳 1.4L 电控汽油发动机实训台
产品品牌：课普达
产品编号：8521321
新款浩纳 1.4L 电控汽油发动机总成带所有传感器和相关附件。
2、原车的冷却系统（水箱、散热电子扇 等）、进气机构（空气滤清器、进
气软管、节气门总成、进气歧管等），排气机构（排气歧管、排气管等），
点火系统（火花塞、高压线、分电器等），所有的发动机传感器和执行器（节
气门位置传感器、进气压力传感器、怠速马达、凸轮轴位置传感器、爆震传
感器、氧传感器、水温传感器、喷油器等）。
二、控制面板
1 、面板设有数显仪表/原车仪表、发动机控制电脑 ECU、点火开关、OBDII
诊断座、保险丝、继电器、检测电压表等，并且每一个零部件都标明名称。
2、配故障设置功能。
3、数显表可显示（冷却液温度传感器、发动机转速、蓄电池电压），进气支
管真空表、燃油压力表。
4、完整的彩色发动机电控系统元件结构图和电路结构及工作原理图。
5、各个电路插头的结构图及针脚标识图和名称。
【功能要求】
1、真实可运行的电喷汽油发动机，充分展示电喷汽油发动机的组成结构和工
作过程；
2、实训台面板上有发动机执行区信号检测区。方便老师讲授和组织实训教学，学员可直观对照发动机电路
原理图和发动机实物；认识、测试和分析控制系统的工作原理；
3、实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器的
电阻、电压、电流、频率信号；
4、实训台面板上安状数字式显示器，可实时显示发动机转速、水温等参数的
变化；
5、实训台面板上安装有诊断座。可连接专用或通用型汽车解码器，对发动机
电控系统进行读取故障码、波形分板等发动机自诊断功能；
6、实训台配备有手动油门装置，可方便对发动机加减速；
7、实训台配备有电源总开关、防护围栏等安全保护装置；
8、实训台底座部分采用钢性结构焊接，表面采用高档金属漆喷涂，耐蚀性好，
带自锁脚轮装置，移动灵。
9、带故障设置与考核功能。
【实训项目】
1、电喷发动机工作运行演示、教学、实验；
2、各个传感器信号检测、模拟实验；
3、电控系统故障设置、排除、实验、实训、考核；
4、专用解码器设备检测项目：读取故障码，特殊系统修复；
5、专用示波器设备检测项目：有源传感器信号波形检测，无源传感器信号波
形检，点火波形检测分析；
