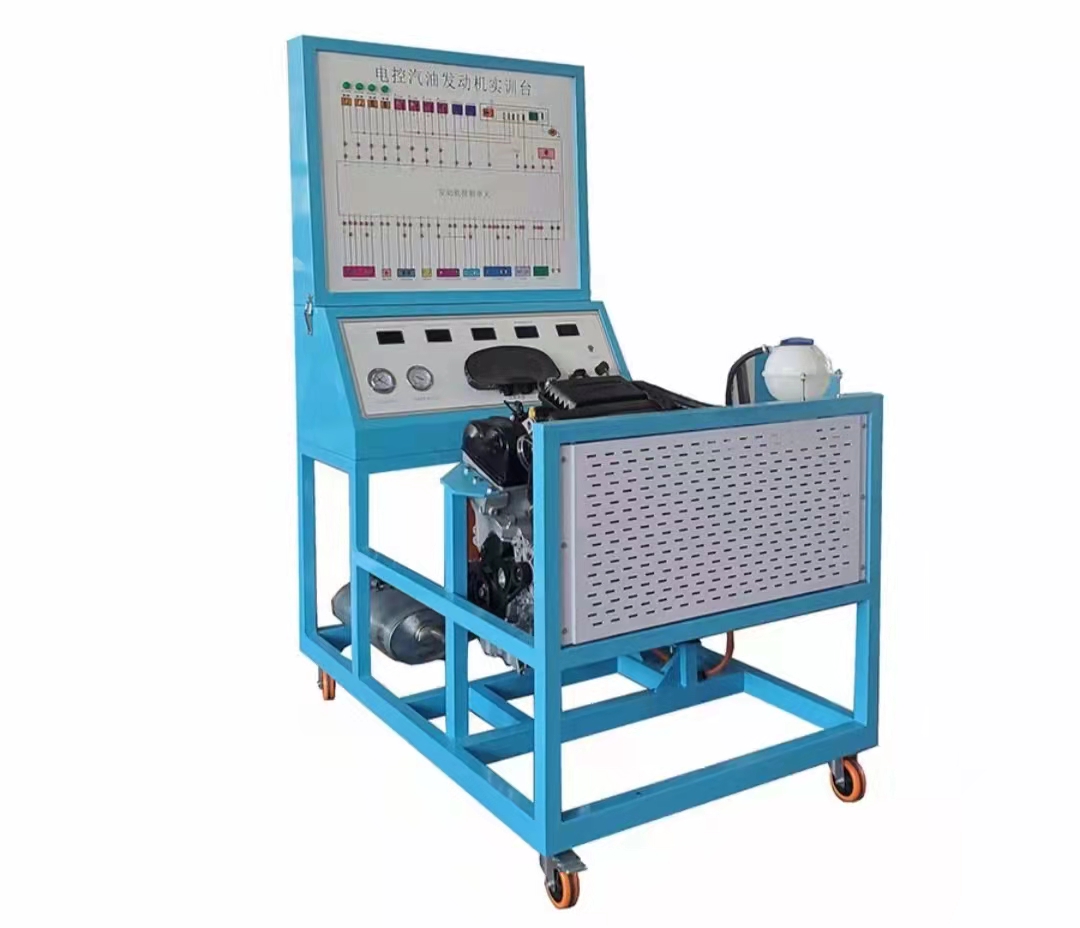

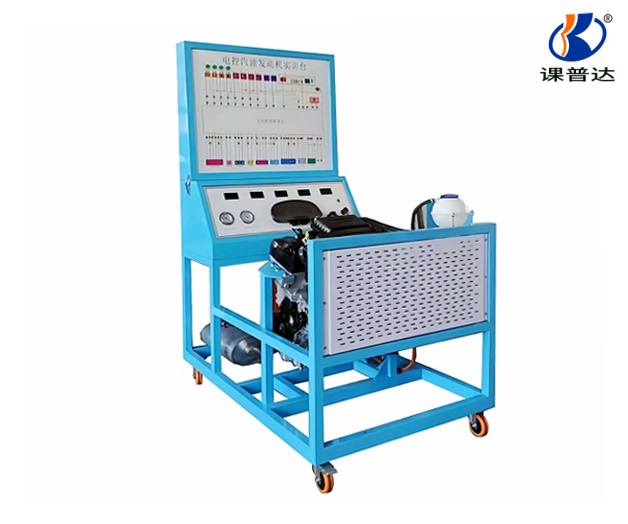

大众电控EA211汽油发动机实训台

产品信息

产品名称：大众电控EA211汽油发动机实训台

产品型号：KPD-FD04

产品配置：EA211

主要参数

发动机型式：水冷4缸 　　　  发动机排量：1.6

   系统电压：DC 12V　　　　　 油箱容积：5L

   燃油标号：93#　　　　　　　工作温度：-40℃～50℃

   整机重量：200kg　　　　　　 外形尺寸：1450*1065*1570mm

   发动机适合车型：新款桑塔纳、新款捷达、新款宝来

   性能特点

   1、实训台装备大众电控EA211汽油发动机实训系统，原装第四代防盗技术；

   2、实训台可起动发动机，进行运行实验，老师结合实训台教学面板讲授发动机的控制原理培养学生分析和解决实际故障的能力，形成理论与实践有机结合；

   3、实训台装备冷却系统（水箱、散热电子扇 等）、进气机构（空气滤清器、进气软管、节气门总成、进气歧管等），排气机构（排气歧管、排气管等），点火系统（火花塞、高压线、点火线圈等），所有的发动机传感器和执行器（节气门位置传感器、曲轴位置传感器、爆震传感器、氧传感器、水温传感器、喷油器等）；

   4、发动机实训台具有动态运行及显示功能，原车仪表、数字表实时显示动静态发动机信号参数；

   5、实训项目包括：电喷发动机工作运行演示、教学、实验；各个传感器信号检测；电控系统故障设置、排除、实训、考核；专用解码器设备读取故障码、清楚故障码、读取数据流等；汽车专用示波器有源传感器信号波形检测、无源传感器信号波形检测、点火波形检测分析；

   6、教学面板安装有完整的彩色发动机电控系统元件结构图、电路工作原理图、ECU端子功能、喷油系统LED指示等，方便老师更加直观的讲解系统知识；

   7、实训台面板上安装有诊断座，可连接专用或通用型汽车诊断仪，对发动机电控系统进行读取故障码、波形分板等发动机自诊断功能；自诊断功能：动静态数据流读取、故障码读取、波形分析、执行元件动作测试等功能；

   8、电控系统检测功能：教学面板安装有电脑引出端子，可使用万用表和示波器检测各传感器和执行器电阻、电压、频率、波形；

   9、框架采用标准型材焊接而成，表面经抛光打磨后进行高温喷塑，耐油耐划耐腐蚀性强；

   10、实训台底座部分带自锁脚轮装置，方便随时移动；

   11、实训台配备有电源总开关、防护网等安全保护装置，方便切断总电源和进行安全防护；

   12、配备设备使用说明书，说明书的内容包括设备的日常维护、维修资料、故障设置资料、操作规范、操作流程、操作注意事项等。
