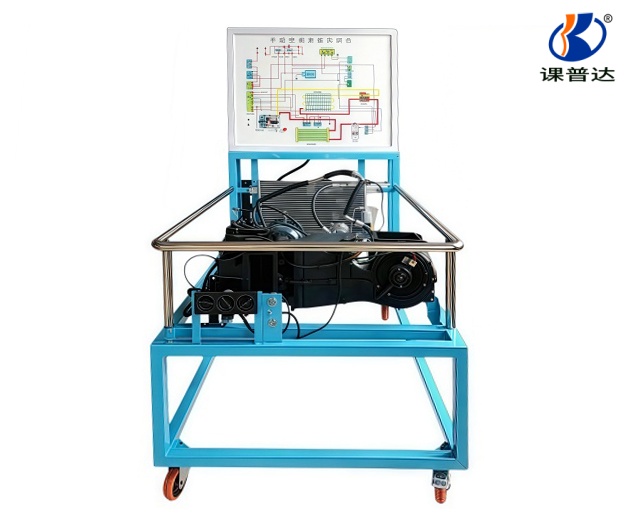

手动空调实训台

发布时间:2024-04-03 10:39:24人气:0

【产品参数】

设备尺寸:1500×950×1800mm(长宽高)

工作电源:380V 16A

工作温度:-30°~+50°

制冷剂标号:R134a

【产品配置】

用于了解手动空调结构特点,电器控制部分的功能,并且在试验台架上完成空调系统的检修、抽空、加注134A等项目作业。故障考核等实训项目,适用于各中高等职业院校及培训机构对汽车手动空调的教学需求。

检测面板

采用手动空调系统原车零部件、压力表、电动水泵、热水器、原车管路、电机、操作面板、测量面板等加工制作,可移动实验台支架,三相异步电机做为动力源。

测量面板尺寸:950×750mm。测量面板材质:铝塑板。电路图:面板上分布空调电控系统电路图、电路颜色与原车线束一致,彩色喷绘。

线束:线束用于连接继电器与传感器或电磁阀,在线束上设置测量端子,用于测量传感器或执行器信号参数。

插头:继电器、传感器与电磁阀插头采用原车插头。测量端子直径:4mm 颜色与线束颜色一致。

主台架

1.原装手动空调系统总成(空调蒸发箱总成包含所有传感器、空调管路、压缩机、干燥罐、冷凝器、电子扇等);

2.压缩机驱动电机(采用2.2KW交流电机);

3.活动脚轮:台架下方有四个带刹车的活动脚轮,可方便设备的移动,操作设备时可将脚轮刹车进行锁止,可有效防止设备移动;

【产品功能】

1.动态演示:通过交流电机驱动空调压缩机可演示空调系统真实动态工作过程;通过操控空调控制面板可控制出风口、出风量、温度调节等工作模式;通过专用仪器可进行空调系统制冷剂的加注、回收、测漏、抽空等实训项目;

2.结构认知:完整的空调系统总成及接近实车的合理系统布局,可更直观的让学员了解空调系统的组成结构;

3.检测测量:对照面板上完整的空调系统电路图可通过检测端子实际测量各个传感器、执行器静态及动态的数值参数;

4. 考核功能:通过故障设置器可随机设置电控系统断路、虚接等故障便于对学员进行考核;

【实训项目】

1.掌握空调系统的动态演示操作;

2.学习掌握空调系统的结构组成及工作过程;

3.学习并掌握手动空调系统的工作原理;

4.学习并掌握空调制冷剂的的加注与回收操作;

5.学习并掌握对空调管路进行测漏的实训操作;

6.了解与分析判断空调系统各个传感器与执行器的分布位置、种类、性能;

7.学习使用并掌握使用示波器、万用表对空调系统传感器、执行器的信号波形、电压、电阻进行采集和分析;
