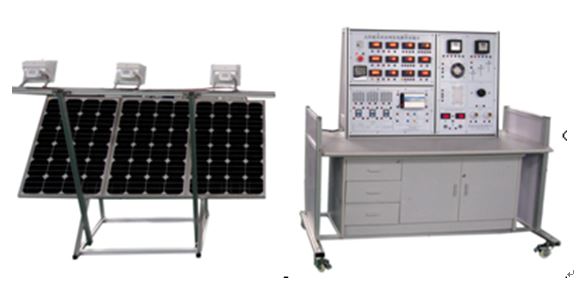

太阳能光伏并网发电教学实验台

发布时间:2024-04-08 09:23:16人气:0

太阳能光伏并网发电教学实验台(1)系统简介

太阳能光伏并网系统主要的工作特点是太阳能组件产生的直流电经并网逆变器转换成符合电网要求的交流电后直接进入公共电网。

 (2)技术参数

光伏阵列系统单元

光伏阵列输出电压/功率:DC12V/300W;

并网频率范围:47.8~51.2Hz;

效率:94.5%;

功率因数:>0.99;

最大功率跟踪:DC12.5V-30V;

工作环境:温度-20℃~50℃;

相对湿度:﹤90﹪(25℃);

光伏并网系统单元

直流输入

额定方阵输入功率:300W;

MPPT 电压范围:DC12.5V-30V;

直流输入电压:DC 12V;

交流输出

额定交流输出功率:200W;

额定输出电压:220VAC;

额定频率:50 Hz;

效率:η max>94%;

性能特点

电网监控:数据通过带电气隔离的RS485 进行传输;

电磁兼容性:EN50081,part1/ EN50082,part1;

电网干扰:EN61000-3-2;

电网检测:DIN VDE 126;

相移:<1°;

设备运行时自耗电能:<7W;

直流电压纹波:VPP<10%;
