风光互补发电实训平台

发布时间:2024-04-08 09:24:49人气:0

风光互补发电实训平台产品主要特点:

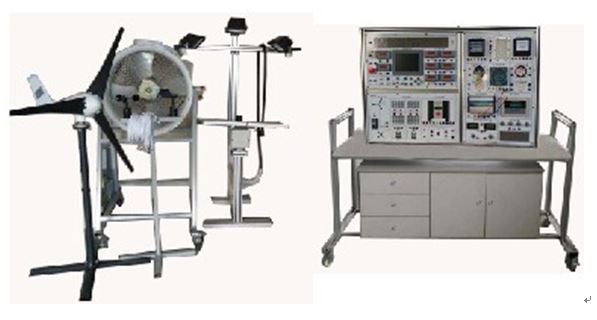

本实训平台由风光互补实物模型、实验台、实验桌三大部分组成。主要功能模块包括大功率模拟风源系统、家用风力发电机系统、风速风向测量系统、太阳能电池组件阵列、多功能双轴跟踪系统、模拟光源控制系统、8吋触摸屏监控系统、16X128LED汉字点阵系统、环境监测系统、风光互补液晶屏充、放电控制器、免维护品牌铅酸蓄电池组、单相离网逆变系统、单相并网逆变系统、可调直流恒压、恒流电源、交直流负载和外接负载系统等组成,各系统采用模块化设计。

整套实训装置采用工业铝型材为主体结构,面板采用加厚环氧树脂板,字迹清晰明了、造型简洁美观;

各系统模块化、开放化设计,采用品牌加粗实训导线进行各种光伏实训,提高了学生的动手能力实训速度;

多功能双轴跟踪系统,采用四象限光电传感器控制,可实现跟踪系统的手动、自动、遥控三种控制方式;

采用4块工业太阳能电池板,可进行串、并联组合,模仿大型工业光伏发电系统的组建;

大功率模拟风源系统可以实现在室内进行风力发电实验,且风量大小和方向可以调节;

风速风向测试系统可监测风量大小和风向的方位角度,并实时由液晶屏显示出来;

采用室内P3.0红色汉字点阵模块组成汉字显示系统,加强了学生对单片机点阵控制方面的学习和了解;

开放8吋触摸屏监控系统的所有接口,便于客户对产品的二次开发升级;

丰富的外接太阳能LED负载产品,使学生对光伏工业应用方面的了解;

  采用可调恒压恒流电源,便于对太阳能控制器的各项参数进行测试;

  在以前老实验台的基础上增加了蓄电池组,便于对控制器双系统实训的展开;增加了单相并网逆变器,使学生对光伏并网的知识了解。

  以上所有产品拥有自主知识产权,可协商提供各种单片机测试程序;

风光互补发电实训平台主要技术参数

一、风力发电系统技术参数

1、模拟风源:

风机功率:2.2KW                                   额定电压:AC380V

频率:50HZ                                        转速:1450转/分

风量:300米 /分                                 相数:3相

2、风力发电机:100W,12V

额定功率:100W                                    最大功率:130W

标称电压:三相AC12V                              启动风速:2m/s

额定风速:10m/s                                   工作风速:2.5 -25m/s

安全风速:55m/s                                   额定转速:400r/m

风轮直径:1.2米                                   叶片数量:3片

叶片材料:尼龙纤维                                风机净重:6KG

3、风速风向仪:

风速:0-60m/s  精度±0.1m/s                       风向:0~360°精度±3o

工作电源:AC 220V±10%                            记录间隔:1~240min连续可设置

通讯接口:RS485                                   外形尺寸:165×125×75mm

二、双轴跟踪系统

1、太阳能电池板:

     主要采用4块小型太阳能电池板阵列组装形式,可实现太阳能电池板的并联和串联方式,进而提供大电流或大电压的两种充电方式。每块主要技术参数如下:

最大输出功率:10W                                 开路电压:21.9V

短路电流:0.88A                                   工作电压:17.5V

工作电流:0.57A                                   最大系统电压:1000V

尺寸:336×308×25MM                              重量:1.4KG

2、双轴跟踪系统单元

双轴跟踪主要采用交流电机或直流步进电机配合减速机构组合而成,控制方式有手动、自动、遥控三种工作模式。各种操作模式功能如下:

手动模式:可对双轴跟踪系统上的太阳能电池板向上(向南)、向下(向北)、向左(向西)、向右(向东)四个方向的控制,其中上下互锁,左右互锁;

自动模式:通过光电传感器和单片机电路对电机的控制,使太阳能电池板始终面向强的光源(类似于向日葵), 使太阳能电池板输出功率达到最大化,这一功能在工业上应用比较广泛;

遥控模式:可对双轴跟踪系统上的太阳能电池板向上(向南)、向下(向北)、向左(向西)、向右(向东)四个方向的控制,其中上下互锁,左右互锁;遥控距离一般在15米以内;

跟踪角度、精度:

1) 精度:±0.5°

  2)水平回转角度:0-360°(角度可调)

3)俯仰角度:0-90°(角度可调)

3、模拟光源:采用光谱范围接近于太阳光的室外大功率投光灯,通过电路对光源的控制,便于在室内进行太阳能电池板的各项参数测试;整个双轴跟踪采用重型工业铝型材搭建而成,外观新颖时尚,造型简单实用。独有的LED汉字点阵模块预留程序下载接口,便于学习和进行二次开发。

三、实验台技术参数:

实验台整体采用铝木结构后倾向设计(下宽上窄)。面板采用加厚工业环氧树脂板,数控铣床精密开孔,数控丝印烤漆处理,使面板字迹清晰、一目了然。

   1、LED汉字点阵:采用两块P3.0室内红色16×64LED点阵模块级联而成,预留程序下载接口,便于二次开发。

   2、监控系统:8吋工业触摸屏实时监控所有电压、电流、功率、频率、数据以及动态曲线显示及存储;监控系统开放所有接口,便于二次升级开发;

   3、数据显示系统:八只自主产权智能数显通讯仪表实时显示交直流电压、电流数据。并配合数据采集系统在触摸屏或者电脑上显示所有数据。以达到远程监视和控制的目的;

   4、按键开关控制系统:选用国内品牌按钮开关以及自主产权控制电路,完成对模拟光源和双轴跟踪系统的控制;每项功能都有相应的指示灯指示;

   5、控制器:选用液晶屏数显风光互补充放电控制器,可以完成不同系统电压的实训,有完善的保护系统和丰富的菜单设置功能和多种控制模式,不是传统的控制器能比拟的。(功能和参数太多,详见说明书或咨询)

     显示功能:液晶屏显示太阳能电池电压、电流、功率和风力发电机电池电压、电流、功率以及负载A电流、负载B电流。

     按键功能:四个按键可以对各项功能的切换或各项参数的设置、修改等;

     接口功能:八位接线端子排分别连接电池板、风力发电机、蓄电池、负载A和负载B;

     参数设置调节功能:适用于不同的类型电池。并且各项参数能设置。过放电压可调、过充电压可调、过放返回电压可调、两路负载输出电流可调、两路负载光控定时时间分别可调、两路负载工作模式可调;

     系统电压:12V;充、放电电流0-10A;

     保护功能:具有完善的过压、过流、防反接、过热等保护功能;

   6、蓄电池组:采用国内品牌铅酸免维护蓄电池组,比以前传统实验台增加一组,便于对双系统实训内容的展开,每组蓄电池的容量是12V 、12AH;

   7、单相离网逆变器:采用单相纯正弦波逆变器(不是方波逆变器),具有完善的保护功能,主要参数如下:

     直流输入电压:DC10.5-15V;空载电流:<0.5%;

     转换效率:>85%;

     输出电压:AC220V±5%

     额定功率:150W;  瞬间功率:300W

     输出波形:纯正弦波 ; 输出频率:50HZ

     保护功能:输入防反接、过载、过压、过热、短路等

     低压报警:DC10V±0.5V ;低压关断:DC9.5V±0.5V ;

     高压报警:DC14.4V±0.5V ;高压关断:DC15.5V±0.5V ;

   8、单相并网逆变器:采用能并接于单相市电的并网逆变器,增加了对并网指示的了解。主要参数如下:

     直流输入电压:DC10.5-28V;最大输入电压:<DC30.2V

     最大输出功率因数:99%;

     输出电压:AC180V-AC260V;

     输出频率:45-53HZ

     孤岛保护效应:有

     MPPT功能:有

     保护功能:输入防反接、过载、过压、过热、短路等

     输出电流总谐波失真:<5%

   9、可调恒压恒流电源:提供两路DC0-30V、0-5A恒压恒流电源便于对控制器的各项参数进行测试。

   10、负载单元:提供丰富的在机交直流感性负载和交直流阻性负载,便于学生对太阳能新能源工业的应用的了解。本实验台还提供了更多的外接交直流负载。

     A、在机负载包括以下内容:

       感性负载:DC12V风扇、AC220V风扇;

       阻性负载:DC12VLED灯、AC220VLED灯;

       通用负载:28WLED庭院灯、10欧-99.99K可变电阻箱;

       电度表:两块机械式电度表配合离、并网逆变器测量发电量和用电量;

     B、外接式电子负载包括以下内容:

       太阳能交通爆闪灯;

       太阳能交通信号灯;

       LED旋转时钟;

       LED汉字点阵模块;

       旋转LED汉字;

  四、光伏发电实训平台主要参数如下:

     1、实训台主要技术参数:

        供电电源:三相四线AC380V±10%、50HZ;

        电源功率:≤3KW ;

安全保护:动作电流≤30mA、动作时间≤0.1s

工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m

        外形尺寸(长×宽×高):120×25×80CM

        重量:约50KG

2、双轴跟踪系统主要参数:

外形尺寸(长×宽×高):1.2×0.85×1.8米;

重量:约35KG;
