太阳能光伏发电实训系统

发布时间:2024-04-08 09:25:42人气:0

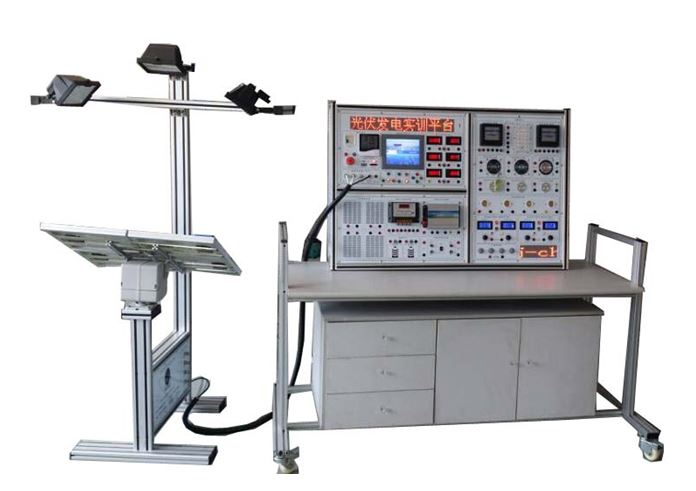

太阳能光伏发电实训系统

产品主要特点:

本实训平台由双轴跟踪系统、实验台、实验桌三大部分组成。主要功能模块包括太阳能电池组件阵列、多功能双轴跟踪系统、模拟光源控制系统、8吋触摸屏监控系统、16X128LED汉字点阵系统、环境监测系统、数显太阳能充、放电控制器、免维护品牌铅酸蓄电池粗、单相离网逆变系统、单相并网逆变系统、双路直流恒压、恒流电源、太阳能交直流负载系统等组成,各系统采用模块化设计。

整套实训装置采用工业铝型材为主体结构,面板采用加厚环氧树脂板,字迹清晰明了、造型简洁美观;

各系统模块化、开放化设计,采用品牌加粗实训导线进行各种光伏实训,提高了学生的动手能力实训速度;

多功能双轴跟踪系统,采用四象限光电传感器控制,可实现跟踪系统的手动、自动、遥控三种控制方式;

采用4块工业太阳能电池板,可进行串、并联组合,模仿大型工业光伏发电系统的组建;

采用室内P3.0红色汉字点阵模块组成汉字显示系统,加强了学生对单片机点阵控制方面的学习和了解;

开放8吋触摸屏监控系统的所有接口,便于客户对产品的二次开发升级;

丰富的外接太阳能LED负载产品,使学生对光伏工业应用方面的了解;

  采用双路恒压恒流电源,便于对太阳能控制器的各项参数进行测试;

  在以前老实验台的基础上增加了蓄电池组,便于对控制器双系统实训的展开;增加了单相并网逆变器,使学生对光伏并网的知识了解。

  以上所有产品拥有自主知识产权,可协商提供各种单片机测试程序;

光伏发电实训平台主要技术参数

一、双轴跟踪系统

1、太阳能电池板:

     主要采用4块小型太阳能电池板阵列组装形式,可实现太阳能电池板的并联和串联方式,进而提供大电流或大电压的两种充电方式。每块主要技术参数如下:

最大输出功率:10W                                 开路电压:21.9V

短路电流:0.88A                                   工作电压:17.5V

工作电流:0.57A                                   最大系统电压:1000V

尺寸:336×308×25MM                              重量:1.4KG

2、双轴跟踪系统单元

双轴跟踪主要采用交流电机或直流步进电机配合减速机构组合而成,控制方式有手动、自动、遥控三种工作模式。各种操作模式功能如下:

手动模式:可对双轴跟踪系统上的太阳能电池板向上(向南)、向下(向北)、向左(向西)、向右(向东)四个方向的控制,其中上下互锁,左右互锁;

自动模式:通过光电传感器和单片机电路对电机的控制,使太阳能电池板始终面向强的光源(类似于向日葵), 使太阳能电池板输出功率达到最大化,这一功能在工业上应用比较广泛;

遥控模式:可对双轴跟踪系统上的太阳能电池板向上(向南)、向下(向北)、向左(向西)、向右(向东)四个方向的控制,其中上下互锁,左右互锁;遥控距离一般在15米以内;

跟踪角度、精度:

1) 精度:±0.5°

  2)水平回转角度:0-360°(角度可调)

3)俯仰角度:0-90°(角度可调)

3、模拟光源:采用光谱范围接近于太阳光的室外大功率投光灯,通过电路对光源的控制,便于在室内进行太阳能电池板的各项参数测试;整个双轴跟踪采用重型工业铝型材搭建而成,外观新颖时尚,造型简单实用。独有的LED汉字点阵模块预留程序下载接口,便于学习和进行二次开发。

二、实验台技术参数:

实验台整体采用铝木结构后倾向设计(下宽上窄)。面板采用加厚工业环氧树脂板,数控铣床精密开孔,数控丝印烤漆处理,使面板字迹清晰、一目了然。

   1、LED汉字点阵:采用两块P3.0室内红色16×64LED点阵模块级联而成,预留程序下载接口,便于二次开发。(如有需要可提供全套技术资料)

   2、室内环境监测:采用液晶屏显示室内环境温度、湿度、时钟。便于对环境和时间的掌握,可设闹钟时间

   3、监控系统:8吋工业触摸屏实时监控所有电压、电流、功率、频率、数据以及动态曲线显示及存储;监控系统开放所有接口,便于二次升级开发;

   4、数据显示系统:六只自主产权智能数显通讯仪表实时显示交直流电压、电流数据。并配合数据采集系统在触摸屏或者电脑上显示所有数据。以达到远程监视和控制的目的;(如有需要可提供全套智能仪表技术资料)

   5、按键开关控制系统:选用国内品牌按钮开关以及自主产权控制电路,完成对模拟光源和双轴跟踪系统的控制;每项功能都有相应的指示灯指示;

   6、控制器:选用双系统数显太阳能充放电控制器,可以完成不同系统电压的实训,有完善的保护系统和丰富的菜单设置功能和多种控制模式,不是传统的控制器能比拟的。(功能和参数太多,详见说明书或咨询)

     显示功能:四位数码管显示电压、电流等数据;六个发光二极管显示相应的功能;可显示蓄电池电压、充电电流、负载A电流、负载B电流。

     按键功能:四个按键可以对各项功能的切换或各项参数的设置、修改等;具有系统自动识别功能;

     接口功能:八位接线端子排分别连接蓄电池、电池板、负载A和负载B;还有一路5VUSB输出;

     参数设置调节功能:适用于不同的类型电池。并且各项参数能设置。过放电压可调、过充电压可调、过放返回电压可调、两路负载输出电流可调、两路负载光控定时时间分别可调、两路负载工作模式可调;

     系统电压:12V、24V自动识别;充、放电电流0-10A;

     保护功能:具有完善的过压、过流、防反接、过热等保护功能;

   7、蓄电池组:采用国内品牌铅酸免维护蓄电池组,比以前传统实验台增加一组,便于对双系统实训内容的展开,每组蓄电池的容量是12V 、12AH;

   8、单相离网逆变器:采用单相纯正弦波逆变器(不是方波逆变器),具有完善的保护功能,主要参数如下:

     直流输入电压:DC10.5-15V;空载电流:<0.5%;

     转换效率:>85%;

     输出电压:AC220V±5%

     额定功率:150W;  瞬间功率:300W

     输出波形:纯正弦波 ; 输出频率:50HZ

     保护功能:输入防反接、过载、过压、过热、短路等

     低压报警:DC10V±0.5V ;低压关断:DC9.5V±0.5V ;

     高压报警:DC14.4V±0.5V ;高压关断:DC15.5V±0.5V ;

   9、单相并网逆变器:采用能并接于单相市电的并网逆变器,增加了对并网指示的了解。主要参数如下:

     直流输入电压:DC10.5-28V;最大输入电压:<DC30.2V

     最大输出功率因数:99%;

     输出电压:AC180V-AC260V;

     输出频率:45-53HZ

     孤岛保护效应:有

     MPPT功能:有

     保护功能:输入防反接、过载、过压、过热、短路等

     输出电流总谐波失真:<5%

   10、双路恒压恒流电源:提供两路DC0-30V、0-5A恒压恒流电源便于对控制器的各项参数进行测试。

   11、负载单元:提供丰富的在机交直流感性负载和交直流阻性负载,便于学生对太阳能新能源工业的应用的了解。本实验台还提供了更多的外接交直流负载。

       感性负载:DC12V风扇、DC24V风扇、AC220V风扇;

       阻性负载:DC12VLED灯、DC24VLED灯、AC220VLED灯;

       通用负载:28WLED庭院灯、四组可更换螺口灯座负载、10欧-99.99K可变电阻箱;

       电度表:两块机械式电度表配合离、并网逆变器测量发电量和用电量;

  三、光伏发电实训平台主要参数如下:

     1、实训台主要技术参数:

        供电电源:AC220V±10%、50HZ;

        电源功率:≤1KW ;

安全保护:动作电流≤30mA、动作时间≤0.1s

工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m

        外形尺寸(长×宽×高):120×25×80CM

        重量:约45KG

2、双轴跟踪系统主要参数:

外形尺寸(长×宽×高):1.2×0.85×1.8米;

重量:约35KG;

     3、实验桌主要参数:

外形尺寸(长×宽×高):1.66×0.85×1.0米;

重量:约40KG;

四、可完成的实训内容如下:

实验一、太阳能电池板特性实验系列

电池板开路电压测试实验                       电池板短路电流测试实验
电板I-V特性测试实验                         电池板最大输出功率计算实验
电池板填充因子计算实验                       电池板转换效率测量实验
开路电压与相对光强的函数关系                 短路电流与相对光强的函数关系
电池板P-V特性测试实验                       电池板暗伏安特性测试实验
组件输出特性测试实验                         串联电阻对填充因子的影响测试
并联电阻对填充因子的影响测试                 电池光谱特性测试实验
电池板的串联开路电压测试实验                 电池板的串联短路电流测试实验
电池板的并联开路电压测试实验                 电池板的并联短路电流测试实验
负载特性测试实验

实验二、双轴跟踪系统实验系列

逐日系统原理实验                             太阳光跟踪定位传感器原理实验
环境对光伏转换影响实验                       跟踪控制器操作实验
太阳能光控跟踪实验                           太阳能光控-时控跟踪实验
电池组件环境监测实验

实验三、太阳能蓄电池控制器实验系列

太阳能蓄电池充电控制实验                     控制器充放电保护实验
蓄电池电压、电流测试实验                     蓄电池电量估测实验
控制电池电流流入、输出实验                   控制器环境温度测量实验
控制器光控-时控输出实验

实验四、太阳能应用实验系列

太阳能交、直流风扇实验                       太阳能路灯实验
太阳能警示灯实验                             太阳能充电器实验
太阳能可变阻抗负载实验

实验五、太阳能负载实验系列

最大输出电流实验                             最大输出功率实验
在不同恒压状态下电流特性                     在不同恒流状态下电压特性

实验六、太阳能光伏逆变器实验系列

逆变器的工作原理分析实验                     输出电压、电流测试实验
最大输出功率的估算实验                       过载或短路保护演示实验
输入电压防反接演示实验                       输入电压范围测试实验
转换效率计算实验
