现代制冷与空调系统技能实训装置

发布时间:2024-04-08 09:32:55人气:0

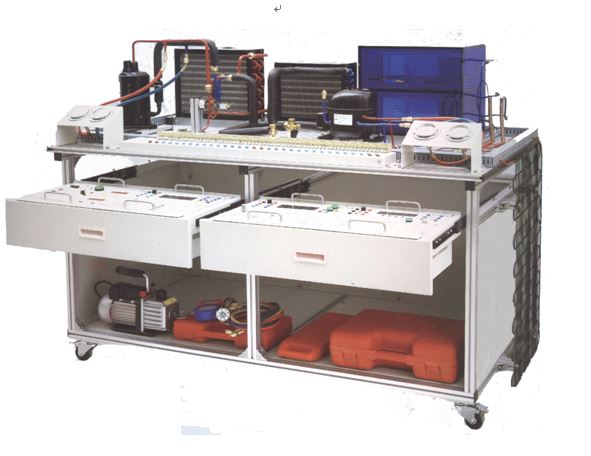

现代制冷与空调系统技能实训装置

本装置是专门为职业院校开设的制冷类相关专业而研制的,装置根据制冷类行业中空调与冰箱维修技术的特点,针对空调和冰箱的电气控制以及制冷系统的安装与维修进行设计,强化了学生对空调冰箱系统管路的安装、电气接线、工况调试、故障诊断与维修等综合职业能力。装置融合了流体力学、热力学、传热学和电气控制等技术,适合制冷类相关专业的教学和培训。

二、特 色

装置能够全面展现制冷系统结构及制冷系统维修的全部过程,满足实训教学、实际工程训练及职业技能竞赛的需要;综合性强,可组成多种制冷系统,具有多种控制方式,有较强实用性、通用性、经济型;装置采用模块化设计,电气控制与制冷系统独立分开,可以对相应的特征点进行测量,既保证学生基本技能的训练和巩固,又保证了电路连接的快速、安全和可靠;可模拟故障设置,学生根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行排故。有利于开展技能鉴定、考核工作;

三、技术性能

1、输入电源:单相三线~220V±10% 50Hz

2、工作环境:温度-10℃~40℃ 相对湿度≤85%(25℃)海拔<4000m

3、装置容量:≤1.5kVA

4、外型尺寸:1500mm×800mm×1400mm

5、空调系统压缩机:输入功率 585W

6、冰箱系统压缩机:输入功率 65W

7、制冷剂类型:空调系统 R22、冰箱系统 R600a

8、安全保护:具有漏电压、漏电流保护,安全符合国家标准

四、系统结构与组成

1.装置采用模块化设计,由导轨式铝合金安装平台、空调系统、电冰箱系统、电气控制系统等组成。

2.导轨式铝合金安装平台由标准规格的铝合金工业型材组成,作为学生操作训练的平台,上面安装有空调系统部件和冰箱系统部件。

3.空调系统:包含空调压缩机、室内换热器、室外换热器、四通换向阀、节流装置、视液镜、空调阀等。

4.电冰箱系统:包含冰箱压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、电磁阀、干燥过滤器等。

5.电气控制系统:采用模块化设计,共5个挂箱模块。包含电源及仪表模块、空调电气实训考核模块、冰箱电子温控实训考核模块、冰箱智能温控电气实训考核模块、智能化考核模块。

6.电源及仪表模块

单相三线制220V交流电源供电。交流电压表1只,测量范围:0~250V;交流电流表1只,测量范围0~5A,用于测量系统启动电流及监测系统正常工作电流。

7.制冷系统压力检测单元:

提供4只真空压力表,测量范围分别为-0.1~0.9MPa、-0.1~1.5MPa、-0.1~3.5MPa,用于测量空调、冰箱系统高、低压侧压力。

8.电流型漏电保护装置1套

漏电电流超过一定值,即跳闸切断电源;设有热保护器件,对压缩机进行过热、过载保护。

五、系统基本配置

序号

名  称

主要部件、器件及规格

数 量

备注

1

实训平台

铝型材实训平台

长×宽×高为1500mm×800mm×800mm

1


2

空调系统模块

包含旋转式压缩机、室内热交换器、室外热交换器、四通换向阀、节流装置、视液镜、空调阀等

1


3

冰箱系统模块

包含活塞式压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、电磁阀、干燥过滤器等

1


4

电源及仪表模

AC220V电源,交流电压表0~250V、交流电流表0~5A

1


5

空调电气实训考核模块

空调通用控制模块,具有制冷、制热、通风、除湿控制功能;板面分为电路原理测试部分、强电接口部分

1


6

冰箱电子温控电气实训考核模块

东芝GR-204E电子温度控制模块,可控制直冷式双门电冰箱;板面分为电路原理测试部分、强电接口部分

1


7

冰箱智能温控电气实训考核模块

单片机控制、液晶显示、双温控;具有速冻功能、智能控温;板面分为电路原理测试部分、强电接口部分

1









六、制冷专用工具

序号

名称

数量

备注

1

便携式焊具

1


2

旋片式真空泵 : TW-1A

1


3

胀管扩孔器 : CT-2000

1


4

偏心型扩孔器 : CT-808AM

1

(倒角器、割刀包含在内)

5

弯管器   : CT-368

1

180

6

双表修理阀 : CT-536GF/S

1


7

三色加液管 : 100cm

3

(红、黄、蓝各一根)

8

双表修理阀公/英制转接头

3


9

3Kg制冷剂钢瓶

1




七、其它工具及配件配置

序号

名   称

数量

备注

1

内六角扳手

2

(4mm、5mm   各一把)

2

250mm活动扳手

2


3

长柄螺丝刀

1


4

卷尺

1

3m

5

挂线架

1


6




7

导线

1

 (详见导线清单)

8

开瓶器

1

R600a制冷剂瓶专用

9

使用手册

1
