中央空调实训考核装置

发布时间:2024-04-08 09:33:36人气:0

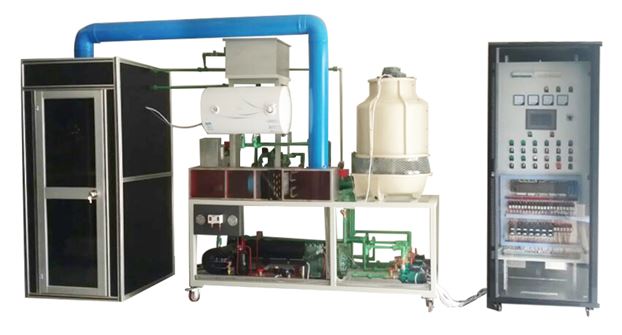

中央空调实训考核装置

概 述

中央空调实训装置”是职业教育的教学和实训要求而研制的。适合高职院校、职业学校的《制冷技术》、《制冷流体机械》、《制冷设备维修工(高级工)》等课程的教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。

实训装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工(高级)》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工(初级、中级、高级)》、《中央空调系统操作员》等课程。

二、特 点

1.  面向实训领域教学 本装置是将中央空调微型化,同时保证整个中央空调系统的完整性和合理性,整套实训设备可演示夏季制冷循环,冬季制热循环,在蒸发器、冷凝器、冷却塔、模拟锅炉配置了温度测量点,便于学生观察、了解各种参数的变化情况和系统的工作状况。并增加了一些辅助配置,让学生全面地掌握中央空调技能知识。

2.  实用性强 控制器采用三菱可编程控制器,上位机软件实时显示系统运行状态及数据。

3.  直观性强 实训装置直观展示了中央空调的系统结构、工作原理,可清楚的看到制冷循环系统结构及主要部件的实物,交流电压表、交流电流表、真空压力表、信号指示灯使整个系统的实时工作状态一目了然;便于教学演示讲解及学生对课本知识的理解掌握。此外,管路中设有视液镜可观察制冷剂状态;高压管路为红色部分,低压管路为蓝色部分。

4.  综合性强 整套实训装置集制冷系统、电气控制系统、故障模拟系统于一体,满足对实训的要求。

5.  控制方式 采用手动和自动两种控制方法控制,并且可通过上位机软件监测系统运行工况,即系统中制冷状态、制热状态、温度大小、设备运行状态等情况。控制系统中采用连锁控制、保护措施等一系列措施对系统进行保护控制。通过对PLC程序编辑,可改变系统的控制过程。

三、技术性能

1.  电源:三相五线~380V±10% 50Hz

2.  外形尺寸:300cm×100cm×210cm

3.  制冷剂类型:R22

4.  最大供冷量:7.5kW

5.  冷却循环水泵:38L/min  扬程10米

6.  冷冻循环水泵:38L/min  扬程10米

7.  供热循环水泵:38L/min  扬程10米

8.  模拟锅炉功率:1500W  容量:60L

9.  风机盘管:350m3/h

10. 系统保护:具有高低压力、过热保护装置

11. 安全保护:具有电压型、电流型漏电保护装置,安全符合国家标准
