纯电动汽车CAN总线网络系统实训台

发布时间:2024-10-17 14:31:36人气:0

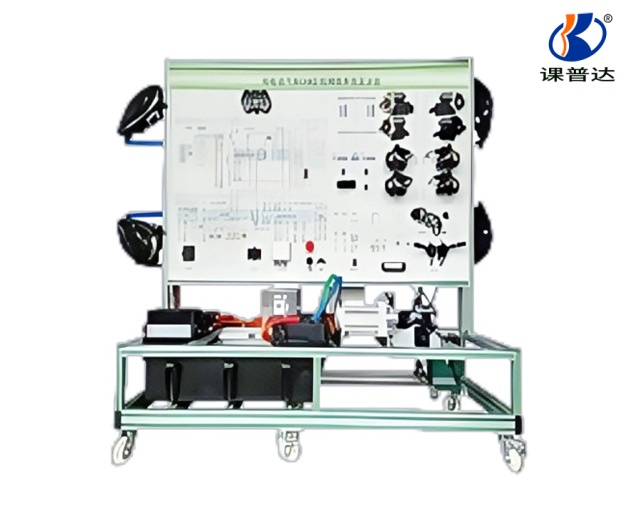

纯电动汽车CAN总线网络系统实训台

功能特点:

1.该设备完整展示了电动汽车整车CAN总线网络系统(包括VCU系统/电机控制/电池管理系统/充电系统),可以动态模拟整车CAN总线网络的运行状态与工作过程。

2.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电动汽车整车CAN总线网络系统结构原理图和实物,认识和分析电动汽车整车CAN总线网络系统的工作原理。

3.安装有点火开关、带网关通讯的整车控制器模块,智能仪表模块,电源系统模块,电动机控制器,工况指示灯,电源开关,油门踏板,制动踏板,动力电机等模块与操纵开关。

4.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动。

5.安装故障模拟系统,能实现低压电路系统故障设置及诊断排除,可设置常见故障的设置及考核故障点24个。

二、技术规格

1. 外接电源:交流220V±10% 50Hz

2. 工作电压:直流12V

3. 工作温度;-40℃~+50℃

4. 外形尺寸:2080x600x1750mm(长x宽x高)

5.动力电源:72V

三、实验实训项目

1.驱动电机及控制系统维护与保养、使用操作方法;

2.驱动电机故障诊断与维修;

3.电机控制系统故障诊断与维修;

4.电动机性能、能量管理检测;

5.手动维修开关在强电回路的作用;

6.高压互锁的保护作用;

7.车载充电机工作原理和引脚定义,车载充电机常见故障和更换,电池充电操作;

8.DC-DC转换器工作原理和引脚定义,DC-DC转换常见故障和更换方法;

9.电机系统零部件组成和功能,驱动电机及控制系统控制原理;

10.驱动电机及控制系统控制参数测量方法;

11.驱动电机及控制系统常见故障和排除方法;

12.电子油门踏板工作原理和引脚定义,电子油门踏板常见故障和更换方法;

13.档位控制器(开关)工作原理和引脚定义,档位控制器(开关)常见故障和更换方法;

14.电机控制单元MCU、电池管理单元BMS、整车控制器VCU 、车载充电机OBC、仪表系统CAN检测与标定各系统模块数据,各控制单元之间报文发送与接收验证。

15.整车控制器VCU控制策略验证与检测。

16. CAN总线网络系统之间报文发送与接收验证、读取。
