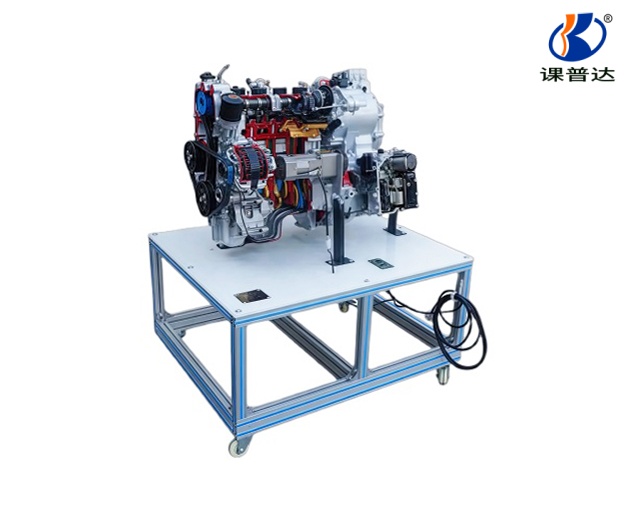

比亚迪秦混合动力系统解剖演示台

产品名称：比亚迪秦混合动力系统解剖演示台

产品品牌：课普达

产品型号：KPDBYQDJP

产品编号：8728212

比亚迪秦混合动力系统解剖演示台

1. 总体概述

以采用比亚迪“秦”混合动力系统总成（包括发动机、发电机,电动机，CVT自动变速器）进行剖面处理，各部件齐全，剖面位置合理，能全面展示混合动力系统总成内外部结构和部件的运动情况，适用于混合动力系统总成原理和机械机构的教学。

2. 设备组成

实训台包含以下主要配件：①发动机总成*1个；②移动台架*1台；③减速电机总成*1个。

3. 功能描述

1） 采用混合动力系统总成实物进行机构切剖，可充分展示混合动力系统总成机构部分的内外结构及工作原理；

2） 全部采用电火花线切割大面积深层次切割，四个缸采用全剖切、缸盖半剖切、进气和排气歧管半剖切，发电机（解剖线圈和硅钢片）、电动机（解剖线圈和硅钢片）半剖切，务求内部细节机构充分展现出来；

3） 对混合动力系统总成各机械剖面采用不同颜色的油漆进行喷涂，并做高规格的防锈处理；

4） 由三相齿轮减速电机带动发动机曲轮使系统总成做低速运转，真实演示混合动力系统总成内部机械部件的运动过程；

5） 带转动防护罩及漏电保护开关等安全保护装置；

6） 移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。

4. 技术特性

1） 台架尺寸：长1.4m*宽1m*高1.8m

2） 框体材质：欧标工业银色铝型材/磨砂氧化

3）侧面板材质：铝塑复合板（耐候、耐腐蚀、高强度、耐高温）

4）承重轮：采用尼龙材料一次合成，高承重，高耐磨，轮面车轮宽大，使其具有超高稳定性，旋转灵活，耐久力更出众，轴承双轴承设计，承重更均匀，耐压抗冲击。

5. 实训项目

1） 了解比亚迪秦驱动电机工作原理；

2）比亚迪秦驱动系统动力传递路线；

3）比亚迪秦混合动力系统内部结构演示；

4）比亚迪秦传动系统内部机构演示。
