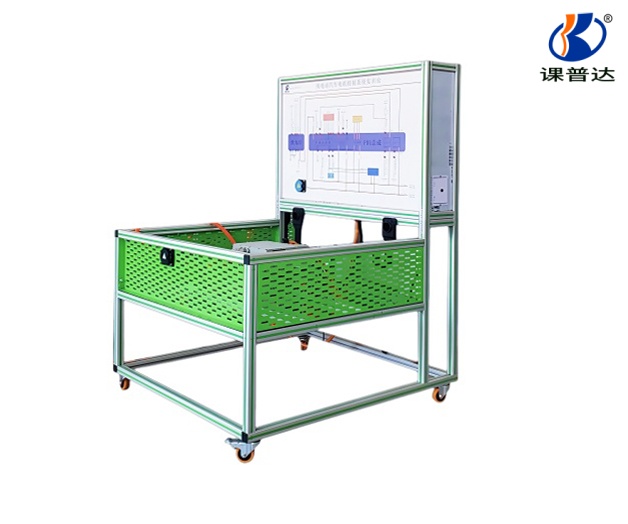

纯电动汽车电机控制系统实训台
1. 总体概述
采用北汽EV160纯电动汽车原车主控制系统由VCU整车控制器、MCU电机控制器、PDU高压控制盒构成。真实展示纯电动汽车主控制系统工作过程与组成结构。适用于中高职院校对纯电动汽车主控制系统的原理教学需要。
2. 设备组成
实训台包含以下主要配件：①电机控制器总成*1套；②移动台架*1台；③车载充电机总成*1套；④DC/DC总成*1套；⑤冷却水壶*1套；⑥直流充电口*1个；⑦交流充电口*1个。
3. 功能描述
1） DC-DC转换器模块模块将高压电转换为13.8V低压电电，为低压系统供电。
2） 电机控制器MCU模块接受驾驶需求将直流电转有效的换为三相交流电驱动电机，并通过U/V/W高压接触器输出。
3） 车载充电器模块外接220V交流电转换为高压直流电，并通过直流充电正和直流充电负高压接触器给动力电池包充电。
4） 教学台后侧安装欧标直流快充和交流充电口，交流充电口支持交流220VAC/7KW慢充，不支持380V交流充电；注意必须确保地线连接可靠；
5） 车载充电机，电机控制器，DC/DC转换器上盖部位全部采用半透明改装，使学员清晰了解控制原理和内部控制元件；
6） 教学台安装有4mm的红色和黑色测试端子，学生可在工位上同时对电信号进行测量，如电压信号、电阻信息、频率信号等；
7） 实训台检测面板丝印各系统总成电路原理图，检测面板采用铝塑板材质；检测端子名称采用彩色字体丝印，并标注与原理图上线路连接关系对应的数字；
8） 实训台采用高强度欧标铝型材制作，加以防撞胶条装饰，坚固耐用外观美丽，底部安装6个万向脚轮，脚轮带自锁装置，可以固定位置。
4. 技术特性
1） 台架尺寸：长1.2m*宽0.8m*高1.2m
2） 框体材质：欧标工业银色铝型材/磨砂氧化
3） 主面板材质：铝塑板耐候、耐磨、耐高温、高强度、耐腐蚀
4） 系统电路图喷绘方式：UV打印（系统电路图完全遵循原厂维修手册电路图绘制拼接而成）
5） 侧面板材质：铝塑复合板（耐候、耐腐蚀、高强度、耐高温）
6） 测试孔：高质量尼龙料高压安全型4mm面板香蕉插座孔/PA66高强度尼龙/黄铜镀镍/材料电镀符合RoHS环保
7） 承重轮：采用尼龙材料一次合成，高承重，高耐磨，轮面车轮宽大，使其具有超高稳定性，旋转灵活，耐久力更出众，轴承双轴承设计，承重更均匀，耐压抗冲击
5. 实训项目
1） 掌握纯电动汽车DC/DC转换器系统的结构及工作原理；
2） 掌握纯电动汽车车载充电机系统的结构及工作原理；
3） 进行纯电动汽车电机控制器系统的结构及工作原理；
4） 掌握纯电动汽车充放电系统常见故障与排除。
