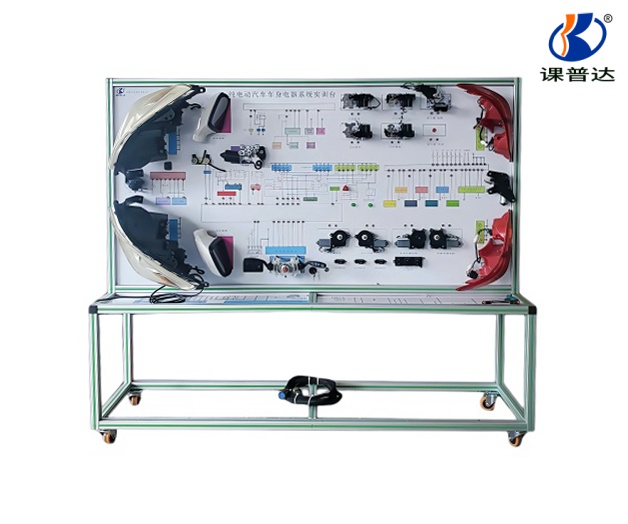

纯电动汽车车身电器系统实训台
1. 总体概述
选用真实的北汽ev160电动汽车电器系统实物为基础,充分展示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、电动车窗系统、电动门锁、音响系统等汽车电器各系统的组成结构和工作过程,适用于中高等职业技术院校对纯电动整车电器理论和维修实训的教学需要。
2. 设备组成
实训台包含以下主要配件:①大灯总成*2套;②移动台架*1台;③雾灯总成*2套;④后视镜总成*2套;⑤门锁电机*4套;⑥雨刮电机*2个;⑦组合开关总成*1个;⑧牌照灯*2个;⑨玻璃升降电机*4个;⑩车窗开关*4个;?后视镜开关*1个;?危险灯开关*1个;?尾灯总成*2套。
3. 功能描述
1) 真实可运行的纯电动汽车整车电器系统,充分展示汽车整车电器系统的组成结构;
2) 接通电源操纵示教板上的各种电器开关、按钮、真实演示汽车汽车灯光系统、雨刮系统、喇叭系统、电动车窗系统、电动门锁、电动后视镜等汽车电器各系统的工作过程;
3) 示教板面板采用高级材料具有耐磨、防潮、耐污染、耐腐蚀、不褪色等特点。面板有彩色电路图、插接件标识图、数字化参数显示等内容,学员可直观对照电路图和实物,认识和分析汽车整车电器各系统的工作原理;
4) 示教板面板上安装有检测端子,可直接在面板上检测纯电动汽车整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等;
5) 实训台设有右前远光灯、左前转向灯、左后雾灯、左制动灯、右前门锁电机等实车故障,方便教师实现智能教学;
6) 实训台采用高强度欧标铝型材制作,加以防撞胶条装饰,坚固耐用外观美丽,底部安装4个万向脚轮,脚轮带自锁装置,可以固定位置。
