纯电动汽车驱动系统实训台

纯电动汽车驱动系统实训台

    1. 总体概述

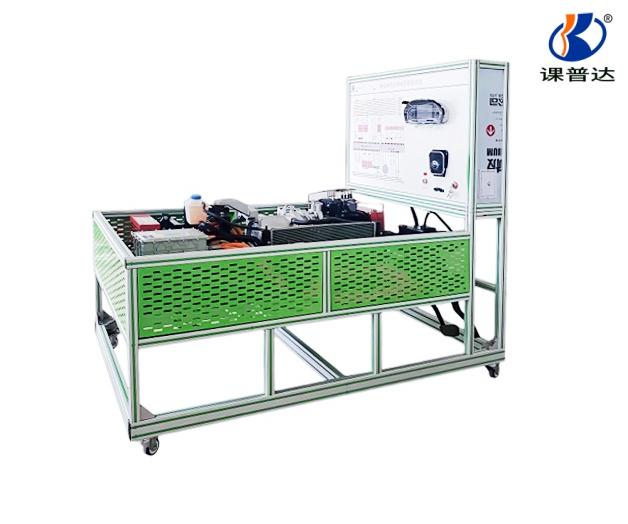

    实训台选用北汽ev160纯电动汽车驱动系统部件，功能和控制方式与通用纯电动车完全相同，真实地呈现了新能源电驱动系统核心零部件之间的连接控制关系、安装位置和运行参数，以及高压系统安全注意事项，并培养学员对新能源电驱动系统故障分析和处理能力，适用于职业技术学院新能源课程教学和维修实训设备。

    2. 设备组成

    实训台包含以下主要配件：①原车低压蓄电池*1个；②移动台架*1台；③ABS泵*1个；④组合仪表总成*1套；⑤档位旋钮开关总成*1个；⑥制动分泵*2个；⑦加速踏板总成*1套；⑧油门踏板总成*1套；⑨真空助力器总成*1个。

    3. 功能描述

    1） 真实可运行的新能源电驱动传动系统集成，充分展示各主要零部件组成结构和逻辑控制关系；

    2） 各主要部件安装在平台上，电气连接方式与实车相同，可以方便拆卸，让学员在拆装连线过程掌握高压系统零部件拆装要点和安全保护；

    3） 教板上绘制电路控制图，油门踩下后，观察车辆运行状态各项参数，掌握纯电动车运行过程控制逻辑和主要部件参数变化规律；

    4） 模拟车辆负载系统，真实再现电驱动传动系统不同工况下（启动、加速、匀速、减速、停车、爬坡等）电流和电压等参数变化规律；

    5） 台架的高压元器件都将被高透明度的有机玻璃保护起来，并留有必要的用于高压元器件插接的可以打开的移动窗口，以保证设备中的高压器件和线缆不会在日常存放过程中受到任何损害，从而产生绝缘性能下降的危害；

    6） 真实的机械齿轮传动和刹车系统，观察制动能量回馈电流变化，掌握制动能量吸收概念。

    7） 实训台配备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源。

    8） 实训台配备有制动器防护罩等安全保护装置。

    9） 教板完整显示电驱动传动系统工作原理图，并安装用检测端子，借助万用表和示波仪，实时检测各种状态下参数变化；

    10） 实训台底部安装4个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置；

    11） 实训台配备智能化故障设置和考核系统，掌握实车故障处理能力。
