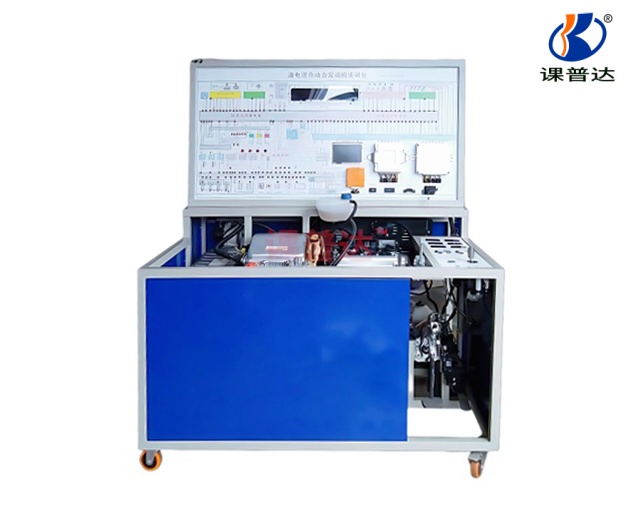

普锐斯混合动力教学实训台

产品名称：丰田普锐斯混合动力教学实训台

产品品牌：课普达

产品型号：KPD-DD08

产品编号：8255213　

技术参数

台架尺寸：1700×1000×1900（长×宽×高）

实验台尺寸：1600×500×1900（长×宽×高）

使用环境：温度-5℃～40℃；湿度≤80％

发动机类型：丰田普锐斯发动机，

发动机型号：1NZ-FXE

排量：1.5L，77马力L4

混和动力的电动机，最大功率：50Kw/1200-1540rpm，最大扭矩：400Nm/0-1200r

蓄电池：201.6V

电机电压：500V

变速器：M1,M2发电电动机

产品简介

 　　　　一、万向自锁脚轮台架活动灵活，并带有自锁装置，便于移动教学；整体台架采用刚性结构焊接，所用材料如方管、角钢等采用国标标准材料，支撑可靠，并布有减震元件；表面喷塑处理防腐蚀抗老化，不褪色

 　　　　控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图，并配有使用说明书及实验指导书。

 产品组成：

 发动机总成和发动机控制单元、变速器、M1，M2电机、HV蓄电池、仪表总成、冷却液温度传感器、进气温度传感器、节气门控制总成、空气质量计、氧传感器、点火开关、整套散热机构、汽油箱和汽油泵总成、蓄电池、五个数字电压表、真空压力表及燃油压力表、带有完整彩色电路原理图面板、外接式检测端子、智能故障设置盒总成、可移动台架、使用说明书及实验指导书等。

 　　　本实验台可使学生了解发混合动力的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理。

 　　　通过显而易见的电脑检测端子，配合万用表检测如节气门位置传感器、进气温度传感器、水温传感器、爆震传感器、氧传感器等各传感器和执行器的电压及电阻值。

 　　　设置发动机常见故障，通过故障显示，进行学生故障分析、检测诊断实训，培养学生故障分析检测诊断思维能力

　　　起步时无需发动机运转，可直接利用电动机起动，可达到零排量效果

 　　　可在制动时使剩余能量回冲HV蓄电池

 　　　显示功能

 　　　可通过原厂组合仪表、可以看到发动机的转速，及其它指示灯的工作情况.可以通过故障指示灯来显示故障

 　　　数字表、指针表等可直观地看到各个传感器等的电压随着负载不同而变化的情况，实时显示发动机的动态、静态信号参数

 　　　通过压力表显示燃油、真空表显示进气真空压力的实际数据；还可以看到进气真空度随负载而变化的情况

 　　　LED电压表实时显示传感器变化，喷油器脉冲LED灯显示，有喷油脉宽表（实时信号）

 　　　数字电压表显示HV蓄电池电压，MI电机电压，M2电机电压，可显示电机在运转和发电的比较

 　　　串联并联方式：在低速时只靠电动马达驱动行驶，速度提高时发动机和电动马达相配合驱动的“串联、并联方式”。启动和低速时是只靠电动马达驱动行驶，当速度提高时，由发动机和电动马达共同高效地分担动力

检测功能

配备电脑数据检测端口，可通过连接专用或通用型解码器，进行各传感器、执行器及电控单元的信号检测与分析；对发动机电控系统进行ECU编码查询、故障码读取、故障码清除、动态数据流读取、波形分析、波形显示执行元件测试系统登录等
