解放CA125全车电器实训台

解放CA125全车电器实训台

科普达教仪-汽车电器教学设备

【产品简介】

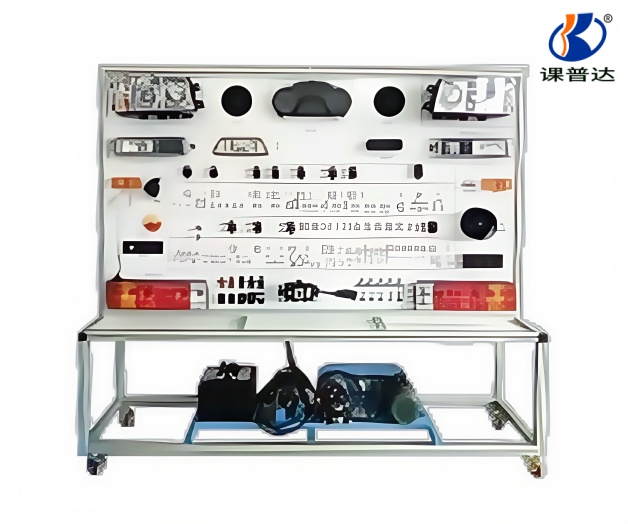

本实验台以解放CA1125全车电器系统实物为基础，由移动台架、示教面板二部分组成。适用于中高等职业学院和培训机构的汽车全车电器系统构造与维修实训教学，能够满足对全车电器系统的结构、工作原理、故障设置及诊断的教学需要。本实验设备操作方便，安全可靠，易于维护。

【标准配置】

一、移动台架

1、配备蓄电池、蓄电池电源总开关、电源保险丝、移动脚轮等；

2、起动系统、充电系统、充电系统驱动电机等。

二、示教面板

1、点火开关、保险丝盒、组合仪表、组合开关、灯光照明系统、信号系统、启动系统、雨刮系统电器、相关的继电器、保险丝等。

2、外接式的检测端子、工作状态LED显示灯、连接线；

3、彩色完整的车身电器系统结构组成图和电路原理图；

【功能特点】

一、展示功能：

1、把电器系统部件按原车基本位置顺序排列，不同的部件都标有名称，充分展示整车电器系统的结构和工作原理。

2、彩色完整的车身电器系统结构组成图和电路原理图，便于对车身电器系统的结构组成和电路的工作原理教学。

二、动态运行功能：

在整车电器基础上，配备各相关辅助控制装置，可如原车一样实际演示起动、充电、灯光、仪表、雨刮、仪表系统发动机转速、工作及故障情况，可显示燃油表、水温表、制动信号、冷却液液位及机油压力指示、音响系统等全套整车电器设备的工作原理和过程；

三、检测功能：

通过外接式的检测端子，可无损线束直接在面板上进行各传感器、执行器和电路参数的检测与分析；

数字电压表可代替万用表测量相关的电压值。

四、实时显示功能：

仪表显示各信号指示灯。

五、根据教学内容进行分区，各功能区清晰明了。合理的工业造型，整体结构合理，安全系数高。

六、工作内容

1、启动系统正常工作情况、故障时情况。

2、点火系统可演示点火快慢及故障情况。

3、开关系统、①组合开关：分点火启动开关、转向开关、雨刮开关、喷水电机开关、变光开关、停车灯开关、喇叭开关、②车灯开关、分小灯大灯、③雾灯开关：分前雾灯后雾灯④危险灯开关、其余执行器开关（用模拟开关代替）。

4、仪表系统可演示发动机转速、时速、工作及故障情况，可显示燃油表、水温表、制动信号、冷却液液位及机油压力指示等。

5、灯光系统：可演示大灯、小灯、前后雾灯、前转向灯、停车灯、左右转向灯、制动灯、倒车灯、危险报警灯、牌照灯等内部照明灯。

6、清洁系统：可演示刮水电机、喷水电机。

【规格参数】

台架尺寸：2040mm*650mm*1800mm(长*宽*高)；

工作电压：12V/24V直流电压；

工作温度：-40℃～50℃。
