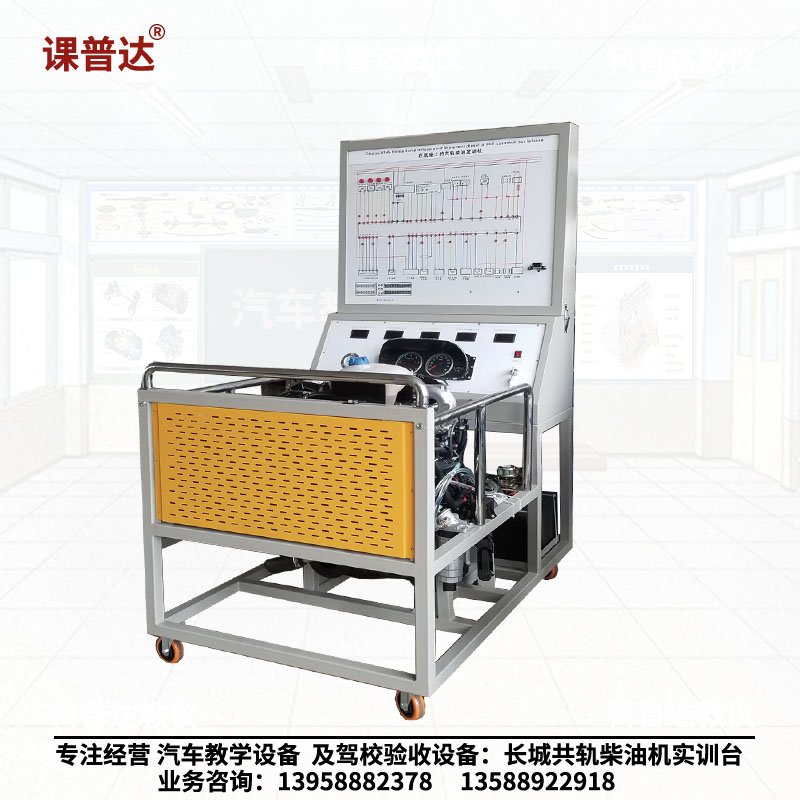

电控共轨柴油机实训台

发布时间:2021-04-30 13:17:12人气:0
产品名称:电控共轨柴油机实训台
产品品牌:课普达
产品型号:KPDCC2.8TC
产品编号:8518632
产品名称:产品名称:柴油共轨发动机实训台
本实训台以长城2.8TC发动机及电控系统实物总成为基础,配置电路检测面板及操作控制面板,可对发动机进行真实运行及各种工况的实际操作,可完成对电控发动机的组成结构、工作原理、系统诊断、故障考核等实训项目,适用于各中高等职业院校及培训机构对汽车电控发动机的教学需求。
【产品参数】
设备尺寸:1400*1100*1800mm(长宽高)
汽油/机油标号:参考产品维修手册
工作电源:直流12V(蓄电池供电)
工作温度:-30°~+50°
油箱容量:9.5L
【产品配置】
一、操作控制面板
1.点火开关:发动机启停控制;
2.总电源开关:设备总电源控制;
3.燃油压力表:可实时显示燃油系统的工作压力;
4.进气真空表:可实时显进气系统的真空度;
5.保险丝继电器:与发动机电控单元一致的继电器以及保险丝等;
6.诊断座:可连接汽车诊断仪对电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能;
二、电路检测面板
1.工作指示灯:LED高清指示灯实时显示喷油、点火、油泵的工作状态;
2.组合仪表:可实时显示发动机转速、水温、机油灯、故障灯等内容;
3.电路图:完整的电控系统电路图,便于学员学习测量;
4.检测端子:采用8MM标准检测端子,与电控单元针脚数量一致,可方便测量电控系统的各个端子的电压、电阻等数据;
三、移动教学台架
1.电控发动机总成:包含所有传感器、执行器等;
2.进排气机构:进气软管、空气滤清器、排气管、消声器等;
3.发动机散热系统:包含散热水箱、散热风扇、集风罩、水管等;
4.燃油供给系统:油箱、油泵、汽油滤芯、高压油管等;
5.可移动教学台架:台架下方有四个带刹车的活动脚轮,可方便设备的移动,操作设备时可将脚轮刹车进行锁止,可有效防止设备移动;
四、安全防护措施
1.台架侧面防护围板:在台架下方的左右前三个部位安装有防护围板,起到防护的作用的同时又兼顾美观装饰作用;
【产品功能】
1.动态演示:启动发动机可演示发动机系统真实动态工作过程,通过操控油门踏板可进行发动机怠速、急加速等工况的试验;
2.结构认知:完整的发动机系统总成及接近实车的合理系统布局,可更直观的让学员了解发动机系统的组成结构;
3.检测测量:对照面板上完整的发动机系统电路图可通过检测端子实际测量各个传感器、执行器静态及动态的数值参数;
4.自诊断:配备OBD-Ⅱ诊断座,可以通过专用解码器对发动机电控系统进行读取故障码、清除故障码、数据流读取、波形读取分析等实训项目;
5.考核功能:实训台配置有故障设置器,可对故障点设置断路和虚接两种故障现象,便于对学员进行考核,故障开关采用三档大电流开关,最大可设置10A电流的故障点,此故障设置器结构简洁、使用方便、便于维修维护;
【实训项目】
1.掌握发动机的动态演示操作;
2.学习发动机电控燃油喷射系统的结构组成及工作过程;
3.了解与分析判断发动机上各个传感器与执行器的分布位置、种类、性能;
4.学习使用并掌握使用示波器、万用表对发动机传感器、执行器的信号波形、电压、电阻进行采集和分析;
5.学习使用汽车诊断仪对发动机电控系统进行数据流、故障码的读取及分析;
6.学习并掌握在设置故障后根据故障现象对故障进行排除的方法;
