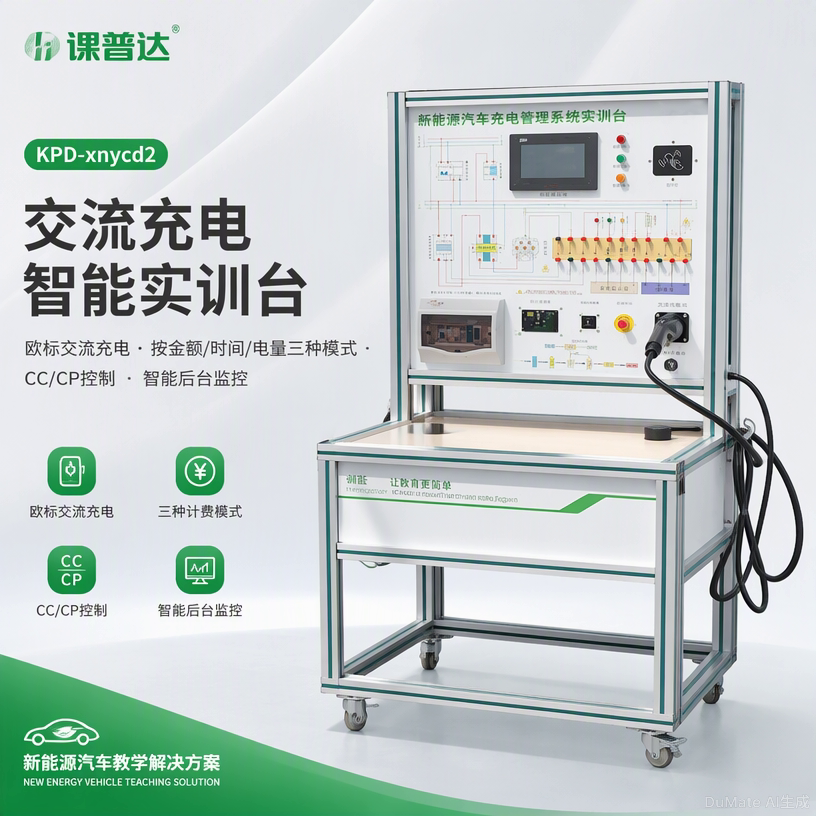

交流充电智能实训台

产品名称：交流充电智能实训台

产品品牌：课普达

产品型号：KPD-xnycd2

产品编号：8227121

1. 总体概述

交流充电智能实训台完整展示了新能源汽车充电装置系统,配套欧标充电枪与车载充电座，全面展示了充电桩的组成、结构、原理、操作及排故障。



2. 设备组成

实训台包含以下主要配件：①mcu处理器*1个；②移动台架*1台；③交流接触器*1台；④紧急停机开关*1个；⑤交流充电枪*1个；⑥交流充电座*1个；⑦刷卡接触器*1个；⑧充电卡*2张；⑨漏电保护开关*1套。

3. 功能描述

1） 交流充电智能实训台与实训车充电时，操作软件显示充电电压、充电电流、充电电量、充电时间等；

2） 具有三种充电模式：按金额充电、按时间充电、按电量充电等；

3） 完善的安全保护功能，具有输入侧过压、欠压保护，输出侧过压、过流保护，过温、短路、漏电、防雷、电池防反接等保护；

4） 实训台采用欧标通讯协议可为电动汽车充电，实训台及电动汽车均采用CC和CP控制充电系统；

5） 真实的交流充电桩充电端口，便于学习充电端口管脚定义及作用，配套充电桩智能充电卡片；

6） 充电桩系统采用32位高性能嵌入式工业级处理器作为主控制器；

7） 充电桩具有本地以太网、GPRS通讯接口与后台监控平台实时通讯，及时上报事件和充电记录，保证监控平台对充电桩实时监测。

4. 技术特性

1） 台架尺寸：长1.0m*宽80cm*高1.7m

2） 框体材质：欧标工业银色铝型材/磨砂氧化

3） 主面板材质：铝塑板耐候、耐磨、耐高温、高强度、耐腐蚀

4） 系统电路图喷绘方式：UV打印（系统电路图完全遵循原厂维修手册电路图绘制拼接而成）

5） 侧面板材质：铝塑复合板（耐候、耐腐蚀、高强度、耐高温）

6） 测试孔：高质量尼龙料高压安全型4mm面板香蕉插座孔/PA66高强度尼龙/黄铜镀镍/材料电镀符合RoHS环保

7） 承重轮：采用尼龙材料一次合成，高承重，高耐磨，轮面车轮宽大，使其具有超高稳定性，旋转灵活，耐久力更出众，轴承双轴承设计，承重更均匀，耐压抗冲击。

5. 实训项目

1） 交流充电桩内部电路原理实训；

2） 交流充电桩的部件组成及作用实训；

3） 交流充电桩的操作方法实训；

4） 操作充电桩对蓄电池充电、蓄电池通过负载放电的全过程实训；

5） 故障设置、排除思路和方法实训；

6）智能充电卡片应用实训；
