磁同步电机解剖演示台

发布时间:2021-04-30 14:31:25人气:0
产品名称:磁同步电机解剖演示台
产品品牌:课普达
产品型号:KPDCTBJP
产品编号:8724232
磁同步电机解剖演示台
1. 总体概述

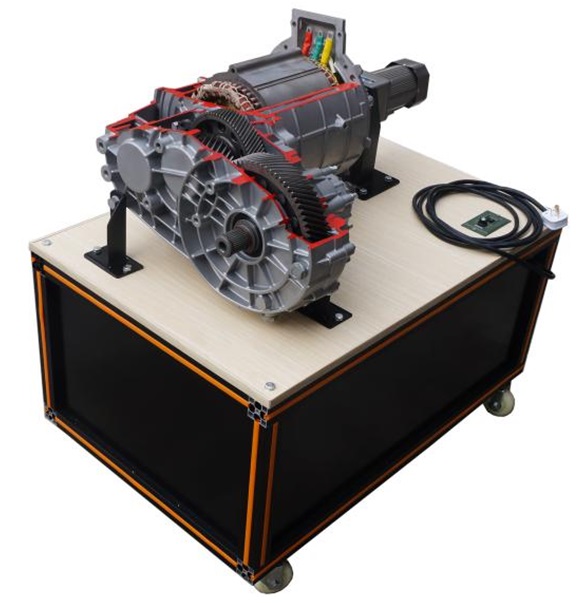

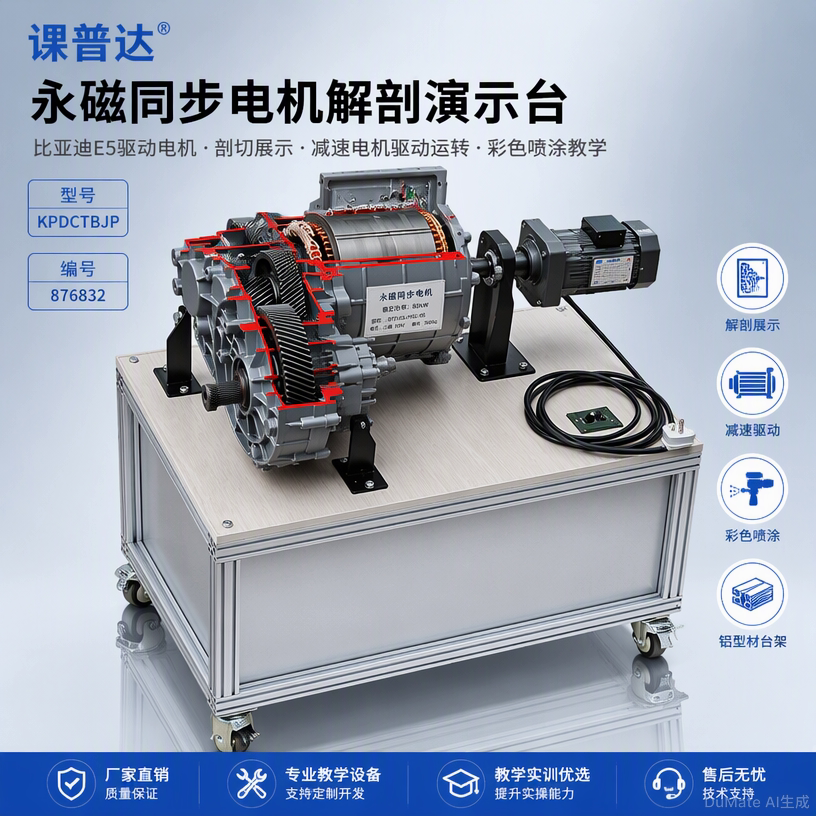

永磁同步电机解剖演示台以比亚迪E5电动车驱动电机及变速箱总成,通过解剖,剖面喷涂不同颜色,总成内部的机械结构和相互之间的装配关系清楚的显现在外面。展示驱动电机及变速箱内部结构,可对照解剖物,了解驱动电机及变速箱结构与原理。

2. 设备组成
实训台包含以下主要配件:① E5电机总成*1个;② 移动台架*1台;③ E5变速器总成*1台;④ 减速电机总成*1套。
3. 功能描述
1) 采用永磁同步电机进行剖切,充分展示电动汽车电机机构部分的内外结构、电机电枢与转子机构、各类电机绕线方式及其工作原理和流程等;
2) 采用单档变速箱进行剖切,充分展示电动汽车变速箱内部结构,掌握纯电动车变速箱结构特点,仅为两级斜齿轮传动,仅有减速功能,没有变速功能;
3) 机械剖面采用不同颜色的油漆进行喷涂;
4) 配套减速感应电机,安装在驱动电机主轴上,驱动电机各种工况的低速运转,真实演示驱动电机内部机械部件的运动过程;
5) 实训台底座采用欧标铝型材制作,加以装饰条装饰,外观美丽,质量坚固,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用
4. 技术特性
1) 台架尺寸:长1m*宽0cm*高0.8m
2) 框体材质:欧标工业银色铝型材/磨砂氧化
3) 侧面板材质:铝塑复合板(耐候、耐腐蚀、高强度、耐高温)
4) 承重轮:采用尼龙材料一次合成,高承重,高耐磨,轮面车轮宽大,使其具有超高稳定性,旋转灵活,耐久力更出众,轴承双轴承设计,承重更均匀,耐压抗冲击。
5) 永磁同步电机:
        额定功率: 80KW
        最大功率: 160KW
        峰值扭矩: 310N.m
        最大转速: 12000rpm
        冷却方式: 水冷
       变速箱:
       总传动比: 6.417
       一级传动比:1.667
       主减速传动比:3.85
       变速箱润滑油类型:齿轮油SAE80W-90
       变速箱润滑油量:3.7L
5. 实训项目
1) 掌握驱动电机的内部结构组成与功能;
2) 了解变速箱的内部结构组成与功能;
3) 掌握驱动电机模块各单元教学实训;
4) 掌握变速箱模块各单元教学实训;
5) 掌握驱动电机故障诊断与维修实训;
6)掌握变速箱故障诊断与维修实训;
