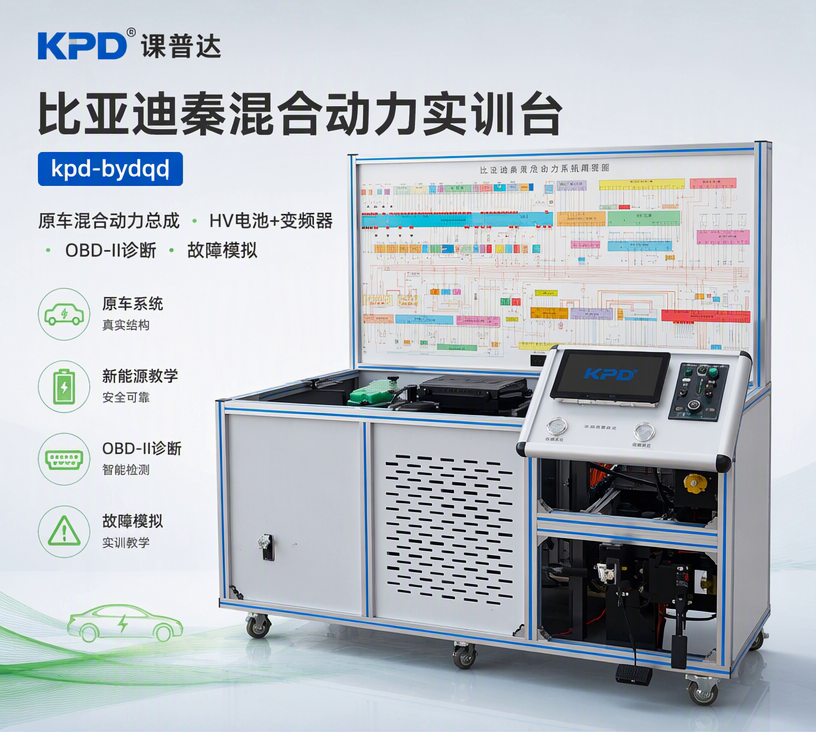

比亚迪秦混合动力实训台

发布时间:2024-01-30 09:53:08人气:0

    产品型号:kpd-bydqd

    产品名称:比亚迪秦混合动力实训台

    产品品牌:课普达

    产品编号:8295631

无标题



    比亚迪秦混合动力实训台

    1. 总体概述

    实训台以采用原车比亚迪秦混合动力系统,包括发动机动力总成、动力电池组、电池管理单元、变频器总成、电源控制ECU、档位控制器总成等,可对混合动力系统进行起动、加速、减速等工况的实践操作,真实展示混合动力系统的组成结构和工作过程。适用于对混合动力系统维修实训的教学需要。



    2. 设备组成

    实训台包含以下主要配件:①发动机总成*1套;②动力电池组总成*1套;③仪表总成*1套;④蓄电池*1个;⑤油箱*1个;⑥挂挡杆总成*1个;⑦档位控制器总成*1个;⑧ABS泵总成*1个;⑨油门踏板总成*1个;⑩散热器总成*1个;?传动轴总成*1个;?维修开关总成*1个;?电源总开关*1个;?油门踏板*1个;?刹车踏板总成*1个。

    3. 功能描述

    1) 真实可运行的比亚迪秦混合动力系统,可充分展示混合动力系统的组成结构和工作过程。原车换档总成,组合仪表实时显示系统状态状态;智能钥匙进入和启动系统;多功能显示屏显示动力传递过程;

    2) 实训台面板上安装有真空压力表及燃油压力表,可实时观察发动机运行状况;面板上打印有完整彩色电路原理图,可直观对照电路图和混合动力系统实物,认识和分析控制系统的工作原理;

    3) 实训台面板上安装有检测端子,可检测各传感器、执行器、发动机控制单元、混合动力单元、电源控制单元等动态或静态参数,如电阻、电压、电流、频率信号等;

    4) 实训台配备有冷却系统、供油系统、蓄电池、电源总开关、进、排气管(带保护罩)点火开关、水箱防护罩、飞轮防护罩等安装保护装置;

    5) 实训台安装有OBD-II诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能;

    6) 实训台设置有发动机控制模块等实车故障,由教师设置故障,学员分析并查找故障点同时掌握实车故障处理能力;

    7) 实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、电流、频率信号等。导线布置整齐、隐蔽,面板背面及台架内部线束固定牢靠;

    8) 实训台采用高强度欧标铝型材制作,加以防撞胶条装饰,坚固耐用外观美丽,底部安装4个万向脚轮,脚轮带自锁装置,可以固定位置。

    4. 技术特性

    1) 台架尺寸:长1.8m*宽1.1m*高1.8m

    2) 框体材质:欧标工业银色铝型材/磨砂氧化

    3) 主面板材质:铝塑板耐候、耐磨、耐高温、高强度、耐腐蚀

    4) 系统电路图喷绘方式:UV打印(系统电路图完全遵循原厂维修手册电路图绘制拼接而成)

    5) 侧面板材质:铝塑复合板(耐候、耐腐蚀、高强度、耐高温)

    6) 测试孔:高质量尼龙料高压安全型4mm面板香蕉插座孔/PA66高强度尼龙/黄铜镀镍/材料电镀符合RoHS环保

    7) 承重轮:采用尼龙材料一次合成,高承重,高耐磨,轮面车轮宽大,使其具有超高稳定性,旋转灵活,耐久力更出众,轴承双轴承设计,承重更均匀,耐压抗冲击。

     5. 实训项目

    1) 新能源汽车的分类和技术特点认知;

    2) 混合动力汽车的特点认知;

    3) 混合动力汽车的基本结构认知;

    4) 各总成零部件的名称和功能认知;

    5) 驱动传动系统技术特点认知;

    6) 混合动力汽车故障分析与诊断。

    7) 油电混合发动机各传感器实验;
