混合动力变速器附拆装翻转架

混合动力变速器附拆装翻转架

1. 总体概述

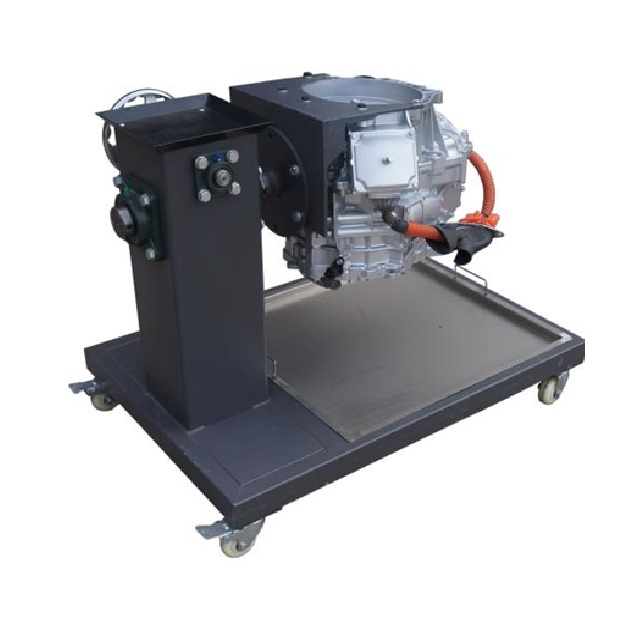

以丰田普锐斯油电混合动力变速器总成(附件齐全，易于拆装)，并装在专用翻转架上，采用减速翻转机构，可使油电混合动力变速器旋转任意角度，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配，满足对混合动力汽车变速箱的结构、工作原理、零部件的测量、诊断和分析的教学和考核需要。

2. 设备组成

实训台包含以下主要配件：①油电混合变速器总成*1个；②拆装翻转架*1个；③接油盆*1个；④减速机构总成*1个。

3. 功能描述

1） 把油电混合变速箱总成固定在翻转架上，可轴向360度翻转并可在任意角度锁定，确保翻转轻松，自锁稳固，操作空间大，方便拆装；

2） 大面积接油盘，做到工具、废油、零部件不落地，培养良好的工作习惯；

3） 翻转架采用高强度欧标钢结构，确保有足够的承重能力，确保拆装时的安全需要；

4） 工业造型，结构合理，美观大方，坚固耐用；

5） 移动脚轮中有2个为定轮2个为万向轮（带锁定装置），方便移动和稳妥固定。

4. 技术特性

1）台架尺寸：长0.85m*宽0.75m*高0.85m

2）框体材质：高强度欧标钢结构

3）承重轮：采用尼龙材料一次合成，高承重，高耐磨，轮面车轮宽大，使其具有超高稳定性，旋转灵活，耐久力更出众，轴承双轴承设计，承重更均匀，耐压抗冲击。

5. 实训项目

1） 油电混合变速箱的组成结构；

2） MG1发电机的作用与拆装；

3） MG2发电机的作用与拆装；

4） 主减速器的作用与拆装；

5）变速驱动桥的作用与拆装；
